2 มม. เป็นเกจ: แผนภูมิการแปลงสำหรับขนาดแผ่น ลวด ท่อ และเข็ม

ภาพวาดของร้านค้าขอให้มีผนัง 2 มม. บนท่อเหล็กโค้งงอ โรงสียืนยันบอกว่า 14 เกจ วัสดุมาถึง ผนังมีขนาด 1.9 มม. และระยะห่างจากด้ามจับที่คำนวณสำหรับผนัง 2 มม. ไม่ตรงกับท่อบนเครื่องจักรอีกต่อไป ไม่มีอะไรสั่งผิดโดยตั้งใจ เกจและมิลลิเมตรไม่ได้อธิบายสิ่งเดียวกัน

คำตอบสั้นๆ: 2 มม. คือประมาณ 14 เกจสำหรับเหล็กแผ่น ประมาณ 12 เกจสำหรับแผ่นอลูมิเนียม ประมาณ 12 AWG สำหรับสายไฟ และใกล้ 14 บีดับเบิ้ลยูจี สำหรับผนังท่อ ตัวเลขแต่ละตัวมาจากระบบเกจที่แตกต่างกันซึ่งสร้างขึ้นสำหรับวัสดุที่แตกต่างกัน เมื่อคุณรู้ว่าระบบใดที่ใช้กับส่วนของคุณ การแปลงจะใช้เวลาไม่กี่วินาทีแทนที่จะเป็นบทความแรกที่ถูกปฏิเสธ

2 มม. ถึงเกจ: ตารางการแปลงด่วน

2 มม. เท่ากับ 0.0787 นิ้ว หรือ 78.7 มิลลิเมตร ตารางด้านล่างแสดงเลขเกจที่ใกล้ที่สุดในระบบหลักที่ใช้กับแผ่น ลวด และท่อ และระยะห่างจากแต่ละอันที่มีขนาด 2 มม. จริง

อ่านคอลัมน์สุดท้ายอย่างละเอียด 14 เกจหมายถึง 1.897 มม. บนแผ่นเหล็กคาร์บอน 1.984 มม. บนสเตนเลส และ 2.108 มม. บนท่อ ดังนั้นใบสั่งซื้อที่ระบุว่า 14 เกจเพียงอย่างเดียวทำให้เหลือการตีความมากกว่า 0.2 มม.

เหตุใดเกจจึงไม่เทียบเท่าเมตริกเดียว

มาตรวัดเป็นนิสัยการนับเลข ไม่ใช่หน่วย แต่ละระบบจะย้อนกลับไปถึงการค้าที่ต้องใช้การจดชวเลขในการสั่งซื้อวัสดุด้วยการวาดมากกว่าการวัด ตัวเลขเดียวกันจึงหมายถึงความหนาต่างกัน และระยะห่างระหว่างตัวเลขที่อยู่ติดกันไม่คงที่

สี่ตระกูลครอบคลุมเกือบทุกตัวเรือน 2 มม.:

• US Standard Gauge สำหรับเหล็กแผ่นและเหล็กแผ่นและเหล็กกล้า ซึ่งเป็นค่าเริ่มต้นสำหรับเหล็กแผ่นคาร์บอนในอเมริกาเหนือ
• สีน้ำตาลและชาร์ป ใช้สำหรับอลูมิเนียม ทองเหลือง และแผ่นอโลหะอื่นๆ
• AWG และ SWG ใช้สำหรับลวดและเหล็กเส้นกลมในอเมริกาเหนือและสหราชอาณาจักร
• Birmingham Wire Gauge และโต๊ะโรงสี ใช้สำหรับความหนาของผนังท่อ

ตัวแปลงที่ส่งคืนตัวเลขเดียวขนาด 2 มม. จะมีประโยชน์ก็ต่อเมื่อคุณรู้ว่าตารางใดที่สร้างตัวเลขนั้น

แผ่นโลหะ: โดยที่ 2 มม. ในแต่ละโต๊ะ

สำหรับแผ่นเหล็กคาร์บอน 14 เกจคือ 1.897 มม. และ 13 เกจคือ 2.278 มม. ดังนั้นแผ่นเหล็กขนาด 2 มม. ที่แท้จริงจะอยู่ระหว่างแผ่นเหล่านั้นและใกล้กับ 14 เกจมาก เมื่อแบบร่างต้องใช้เกจ 14 เกจและโรงสีมีขนาด 2 มม. ทั้งสองฝ่ายมักจะยอมรับการทดแทน แต่ชิ้นส่วนจะบางกว่าคำบรรยายที่ระบุประมาณ 5 เปอร์เซ็นต์

แผ่นสแตนเลสและสังกะสีมีค่าเกจ 14 ของตัวเอง คือ 1.984 มม. และ 1.994 มม. ทั้งสองค่าอยู่ภายใน 1 เปอร์เซ็นต์ของ 2 มม. อลูมิเนียมเป็นสิ่งที่ผิดปกติ ภายใต้สีน้ำตาลและชาร์ป 2 มม. ใกล้ที่สุดกับ 12 เกจที่ 2.052 มม. ในขณะที่ 13 เกจที่ 1.829 มม. มีแสง 8.5 เปอร์เซ็นต์ การเลือกอะลูมิเนียมขนาด 13 เกจสำหรับดีไซน์ขนาด 2 มม. เป็นการเปลี่ยนแปลงดีไซน์ ไม่ใช่ความแตกต่างในการปัดเศษ

ระบบตัดและลบมุมท่อด้วยเลเซอร์อัตโนมัติ Gipfel การตัดด้วยเลเซอร์ด้วยท่อหลายแกนแบบอัตโนมัติเต็มรูปแบบพร้อมหัวจับแบบสลับได้ รองรับการประมวลผลท่อที่มีความแม่นยำสูง เกี่ยวข้องเมื่อความแตกต่างของความหนาส่งผลต่อโฟกัส ก๊าซ และคุณภาพของขอบ ดูผลิตภัณฑ์ →

การตัดก็ได้รับผลกระทบเช่นกัน ตำแหน่งโฟกัส แรงดันแก๊สเสริม และอัตราการป้อนถูกกำหนดจากความหนาที่วัดได้ และการตัดแผ่น 1.897 มม. ด้วยโปรแกรมที่เขียนไว้ 2 มม. มีแนวโน้มที่จะทิ้งเศษผงหรือขอบที่หยาบกว่า

ลวด: เส้นผ่านศูนย์กลาง 2 มม. ไม่ใช่ 2 มม. กำลังสอง

สำหรับลวดกลมตัน 2 มม. คือ 12 AWG ในอเมริกาเหนือ โดยที่ 12 AWG วัดได้ 2.053 มม. และ 14 SWG ในสหราชอาณาจักร โดยที่ 14 SWG วัดได้ 2.032 มม. ลวดเส้นเดียวกันมีเลขเกจสองตัวที่แตกต่างกันขึ้นอยู่กับมาตรฐานด้านหลังแบบ

พื้นที่และเส้นผ่านศูนย์กลางก็ทำให้สับสนได้ง่ายเช่นกัน สายไฟฟ้ามีขนาดตามหน้าตัด และตัวนำไฟฟ้าสี่เหลี่ยมขนาด 2.0 มม. มีเส้นผ่านศูนย์กลางประมาณ 1.63 มม. ใกล้กับ 14 AWG ในทางตรงกันข้าม ลวดตันที่มีเส้นผ่านศูนย์กลาง 2 มม. จะมีหน้าตัดขนาด 3.14 มม. กำลังสอง การสั่งซื้อชิ้นหนึ่งเมื่อภาพวาดหมายความว่าอีกชิ้นทำให้คุณมีเส้นผ่านศูนย์กลางบางลงประมาณ 23 เปอร์เซ็นต์หรือหนักกว่า 57 เปอร์เซ็นต์สำหรับความยาวเท่ากัน

เครื่องดัดท่อและลวด CNC ซีรีส์ H&T เครื่องดัด CNC สำหรับท่ออะลูมิเนียม ท่อเหล็ก และสายไฟโลหะที่มีการโหลดอัตโนมัติและรัศมีการดัดที่ปรับได้ 10–60 มม. มีประโยชน์เมื่อการเปลี่ยนแปลงเส้นผ่านศูนย์กลางของเส้นลวดส่งผลต่อการตั้งค่า ดูผลิตภัณฑ์ →

ที่เครื่องจักร เส้นผ่านศูนย์กลางของเส้นลวดจะกำหนดร่องม้วนฟีด รัศมีการโค้งงอที่มีอยู่จากแม่พิมพ์ และการชดเชยการสปริงกลับที่ใช้ในการชนมุมสุดท้าย ลวดขนาด 1.9 มม. ในโปรแกรมที่สร้างขึ้นสำหรับ 2 มม. จะคลายตัวในรูปแบบที่แตกต่างกันและสามารถเคลื่อนผ่านพิกัดความเผื่อเชิงมุม 1 องศาได้

ท่อและท่อ: เหตุใด 2 มม. จึงปลอดภัยกว่าเลขเกจ

ความหนาของผนังท่อทำให้เกิดปัญหามากที่สุด เนื่องจากไม่มีหน่วยงานใดมีอำนาจควบคุมเรื่องนี้ โรงงานบางแห่งสืบทอดตัวเลขจากชีตเกจ และโรงงานอื่นๆ ใช้เบอร์มิงแฮมไวร์เกจ ภายใต้ BWG 14 เกจคือ 2.108 มม. และ 15 เกจคือ 1.829 มม. ดังนั้นจึงมีผนัง 2 มม. อยู่ระหว่างทั้งสอง ใกล้กับ 14 BWG

ความหนาของผนังควบคุมมากกว่าน้ำหนัก อัตราส่วนของเส้นผ่านศูนย์กลางภายนอกต่อความหนาของผนังจะตัดสินว่าส่วนโค้งนั้นจำเป็นต้องใช้แมนเดรลหรือไม่ และค่าวงรีจะปรากฏที่แทนเจนต์มากน้อยเพียงใด การลดลงจาก 2 มม. เป็น 1.829 มม. จะทำให้อัตราส่วนดังกล่าวเพิ่มขึ้นประมาณ 9 เปอร์เซ็นต์บนท่อขนาด 25 มม. ซึ่งมักจะเป็นความแตกต่างระหว่างส่วนโค้งที่ยึดรูปร่างกับท่อที่แบน

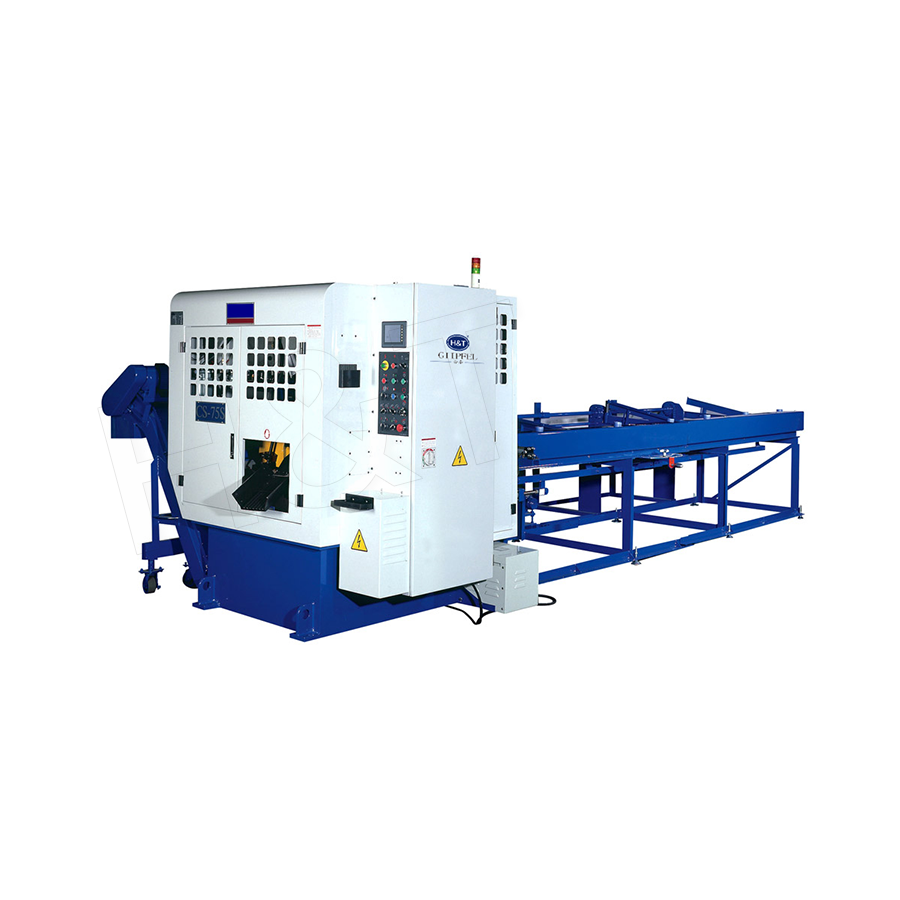

เครื่องตัดเลื่อยเย็นที่มีความแม่นยำสำหรับแท่งโลหะ เลื่อยเย็นอัตโนมัติเต็มรูปแบบสำหรับเหล็กกลม ท่อ โปรไฟล์อะลูมิเนียม และโลหะผสมทองแดง พร้อมระบบป้อนเซอร์โวและคัตเตอร์คาร์ไบด์ เหมาะกับการตัดที่แม่นยำเมื่อความหนาของผนังแตกต่างกันไป ดูผลิตภัณฑ์ →

การตัดกะด้วย ชุดเลื่อยเย็นสำหรับเจาะผนัง 2 มม. จะเกิดเสี้ยนบนวัสดุ 1.8 มม. ที่แตกต่างกัน จากนั้นจะมีการลบมุมและลบคมบริเวณปลายน้ำ การผสมท่อขนาดปกติ 2 มม. กับท่อที่มีหมายเลขเกจ วิธีที่ดีที่สุดคือการแก้ปัญหาก่อนที่จะเซ็นชื่อเครื่องมือ สำหรับด้านโค้งงอของการตัดสินใจเดียวกันให้ดูที่ การดัดด้วย CNC ทำงานอย่างไร .

เกจอื่นๆที่ตรงขนาด 2 มม

อีกสองระบบปรากฏขึ้นบ่อยพอที่จะมีความสำคัญ ท่อเข็มทางการแพทย์จะมีหมายเลขตามเส้นผ่านศูนย์กลางภายนอกภายใต้ ISO 9626 โดยที่ 14 G คือ 2.109 มม. และ 15 G คือ 1.829 มม. ดังนั้นท่อเข็มขนาด 2 มม. จึงเรียกว่า 14 เกจ ในงานฟิล์มและฟอยล์ ความหนาระบุเป็นมิลหรือไมครอน และ 2 มม. คือ 78.7 มิลหรือ 2,000 ไมครอน เนื่องจากซัพพลายเออร์ฟิล์มบางรายถือว่าเกจเท่ากับหนึ่งในพันนิ้วและบางรายถือว่าเป็นหนึ่งในหมื่น ตัวเลขเช่น 100 เกจจึงจำเป็นต้องมีคำจำกัดความเป็นลายลักษณ์อักษรก่อนทำการสั่งซื้อ

ความแตกต่าง 0.1 มม. ที่ Shop Floor

ความเบี่ยงเบน 0.1 มม. ฟังดูเล็กน้อยจนกว่าจะถึงกระบวนการจริง ผลที่ตามมาตามปกติสามารถคาดเดาได้:

• ความแข็งในการดัดงอจะลดลงตามความหนาลูกบาศก์ ดังนั้น ผนังที่บางกว่า 5 เปอร์เซ็นต์จะสูญเสียความต้านทานต่อการแบนประมาณ 15 เปอร์เซ็นต์
• แคลมป์ดาย ปลอกรัด และม้วนป้อนขนาด 2 มม. สามารถเลื่อนหรือทำเครื่องหมายพื้นผิว 1.9 มม. ได้ โดยเฉพาะบนสเตนเลส
• การสปริงกลับจะเลื่อนไปเศษเสี้ยวขององศา ซึ่งสะสมอยู่บนส่วนที่โค้งงอหลายส่วน
• คุณภาพการตัดด้วยเลเซอร์ ความสูงของเสี้ยนเลื่อย และลักษณะการลบมุมตามผนังที่วัด ไม่ใช่ค่าที่ระบุ
• น้ำหนักและต้นทุนเป็นไปตามความหนาโดยตรง ดังนั้นแผ่นที่บางลง 5 เปอร์เซ็นต์ หมายถึง วัสดุที่จ่ายน้อยลงประมาณ 5 เปอร์เซ็นต์

ความเสี่ยงเงียบๆ คือการซื้อ โรงสีสามแห่งที่มีขนาด 14 เกจอาจมีขนาด 1.87 มม., 1.90 มม. และ 1.95 มม. ซึ่งทั้งหมดอยู่ในเกณฑ์ที่ยอมรับได้ในเชิงพาณิชย์ หากสถานะรูปวาดเกจเท่านั้น ร้านค้าจะสืบทอดรูปแบบนั้น การระบุความหนาเป็นมิลลิเมตรด้วยแถบที่ชัดเจนจะลบข้อโต้แย้งออก

วิธีแปลง 2 มม. เป็นเกจโดยไม่ต้องคาดเดา

รายการตรวจสอบสั้นๆ ช่วยให้การแปลงเป็นไปอย่างตรงไปตรงมา:

1. ยืนยันวัสดุและรูปแบบ: แผ่น ลวด ท่อ ท่อเข็ม หรือฟิล์ม
2. ระบุมาตรฐานเบื้องหลังภาพวาด: US Standard Gauge, Brown และ Sharpe, AWG, SWG หรือ BWG
3. แปลงค่าเกจเป็นมิลลิเมตรก่อนเปรียบเทียบกับ 2 มม.
4. ตัดสินใจว่าคำบรรยายนั้นใช้งานได้หรือระบุ และควบคุมค่ามิลลิเมตรว่าใช้งานได้หรือไม่
5. ใส่แถบพิกัดความเผื่อในใบสั่งซื้อ เช่น 2.0 มม. บวกหรือลบ 0.05 มม.
6. ตรวจสอบใบรับรองโรงงานหรือวัดการส่งมอบครั้งแรกก่อนเผยแพร่โปรแกรมเครื่องมือ

การตรวจสอบความถูกต้องตามใบเสนอราคาสองนาทีมีราคาถูกกว่าบทความแรกที่ล้มเหลวในเรื่องความหนา

2 มม. เป็นแนวคิดเดียว: 2 มม. เป็นการวัด และเกจเป็นแบบแผนการตั้งชื่อ โดยปกติแล้วเหล็กแผ่นจะมีขนาด 14 เกจ แผ่นอลูมิเนียมจะมีขนาดใกล้เคียงกับ 12 เกจ สายไฟคือ 12 AWG หรือ 14 SWG ​​และผนังท่ออยู่ใกล้ 14 BWG ตัวเลขจะเชื่อถือได้ก็ต่อเมื่อมีชื่อวัสดุและมาตรฐานอยู่ข้างๆ เท่านั้น

กิปเฟลสร้างอุปกรณ์ขึ้นรูปท่อและลวดตามขนาดที่วัดได้ แทนที่จะสร้างป้ายเกจ โปรแกรมการดัด การตัด การลบมุม และการขึ้นรูปขั้นสุดท้ายจะตั้งค่าจากความหนาและเส้นผ่านศูนย์กลางของผนังบนแบบร่าง โดยมีการตรวจสอบ FAT และ SAT ก่อนจัดส่ง ดังนั้นคำบรรยาย 2 มม. จะยังคงเป็นคำบรรยาย 2 มม. บนเครื่องจักร หากคุณกำลังดำเนินการผ่านการแปลงในโปรเจ็กต์ที่ใช้งานอยู่ ส่งแบบและเกณฑ์ความคลาดเคลื่อนของผนังให้กับวิศวกรของเรา และเราจะยืนยันว่าควรกำหนดค่าเครื่องอย่างไร
