ที่ ซีรี่ส์การขึ้นรูปท่อและโปรไฟล์ หมายถึงหมวดหมู่ของเครื่องจักรอุตสาหกรรมที่ได้รับการออกแบบทางวิศวกรรมเพื่อสร้างรูปร่างของท่อ ท่อ และโปรไฟล์โลหะให้เป็นรูปทรงหน้าตัดเฉพาะเจาะจง ผ่านการขึ้นรูปแบบม้วน การดัด หรือการอัดขึ้นรูปอย่างต่อเนื่อง ซึ่งแตกต่างจากอุปกรณ์ดัดท่อซึ่งมุ่งเน้นไปที่ความโค้งของทิศทาง เครื่องขึ้นรูปท่อและโปรไฟล์จะเปลี่ยนแถบแบนหรือเหล็กแท่งดิบให้เป็นหน้าตัดที่เสร็จแล้ว เช่น ท่อกลม ท่อสี่เหลี่ยม ส่วนกลวงสี่เหลี่ยม ช่อง C ส่วน Z ส่วนโปรไฟล์ Ω และโปรไฟล์เปิดหรือปิดแบบกำหนดเอง

ที่se machines are foundational in sectors including construction steel structures, automotive body frames, HVAC ducting, solar mounting systems, shelving and racking, and furniture manufacturing. A modern forming line can process material at speeds of 10–120 เมตรต่อนาที แซงหน้าการตัดเฉือนแบบดั้งเดิมหรือการขึ้นรูปเบรกแบบเดิมอย่างมากสำหรับการผลิตในระยะยาว

กระบวนการขึ้นรูปทำงานอย่างไร

ที่ core principle of roll forming is progressive plastic deformation: a flat metal strip is fed continuously through a series of paired roller stations, each of which incrementally bends the material closer to the target profile. By the time the strip exits the last roller pass, the desired cross-section is fully formed. For closed sections (e.g., round or square tubes), a high-frequency induction welding unit fuses the edges together immediately after the final forming pass.

ขั้นตอนสำคัญในสายการขึ้นรูป

1. การคลายและยืดผม: เครื่องสกัดไฮดรอลิกจะคลายขดลวดเหล็ก และเครื่องปรับระดับจะขจัดชุดคอยล์ที่ตกค้าง เพื่อให้แน่ใจว่าแถบจะเข้าสู่ส่วนที่ขึ้นรูปเรียบและควบคุมความตึงได้
2. การเจาะล่วงหน้า (ไม่จำเป็น): สถานีเจาะที่ขับเคลื่อนด้วยเซอร์โวจะเจาะรู ร่อง หรือรอยบากก่อนขึ้นรูป โดยคงความแม่นยำของมิติทั่วทั้งช่องว่างเรียบ
3. การขึ้นรูปม้วนแบบก้าวหน้า: โดยปกติแล้ว สถานีลูกกลิ้ง 8–24 แห่ง (ขึ้นอยู่กับความซับซ้อนของโปรไฟล์) แต่ละส่วนมีส่วนทำให้มุมโค้งงอไม่กี่องศา โดยจะค่อยๆ กระจายความเครียดเพื่อป้องกันการแตกร้าวหรือรอยคลื่นของขอบ
4. การเชื่อมและการปรับขนาด (สำหรับท่อ): การเชื่อมแบบเหนี่ยวนำความถี่สูง (ทำงานที่ 200–500 kHz) จะฟิวส์ขอบท่อ ส่วนการกำหนดขนาดจะใช้การสอบเทียบขั้นสุดท้ายเพื่อให้ได้พิกัดความเผื่อเส้นผ่านศูนย์กลางภายนอกที่แคบ ±0.1 มม. หรือดีกว่า .
5. การตัดการบิน: เลื่อยบินหรือเฉือนที่ซิงโครไนซ์แบบเซอร์โวจะตัดโปรไฟล์ให้ยาวในขณะที่สายการผลิตทำงานอย่างต่อเนื่อง ลดการหยุดการผลิตและรักษาปริมาณงานไว้
6. การปลดปล่อยและการวางซ้อน: ตารางการหนีออกอัตโนมัติและระบบการรวมกลุ่มจะรวบรวมส่วนที่เสร็จแล้วสำหรับการประมวลผลหรือการขนส่งขั้นปลายน้ำ

ข้อได้เปรียบที่สำคัญเหนือวิธีการขึ้นรูปทางเลือก

เมื่อเปรียบเทียบกับการกดเบรก การอัดขึ้นรูป หรือการผลิตด้วยมือ ซีรี่ส์การขึ้นรูปท่อและโปรไฟล์ มอบผลประโยชน์ที่วัดผลได้ทั้งด้านผลผลิต คุณภาพ และต้นทุน:

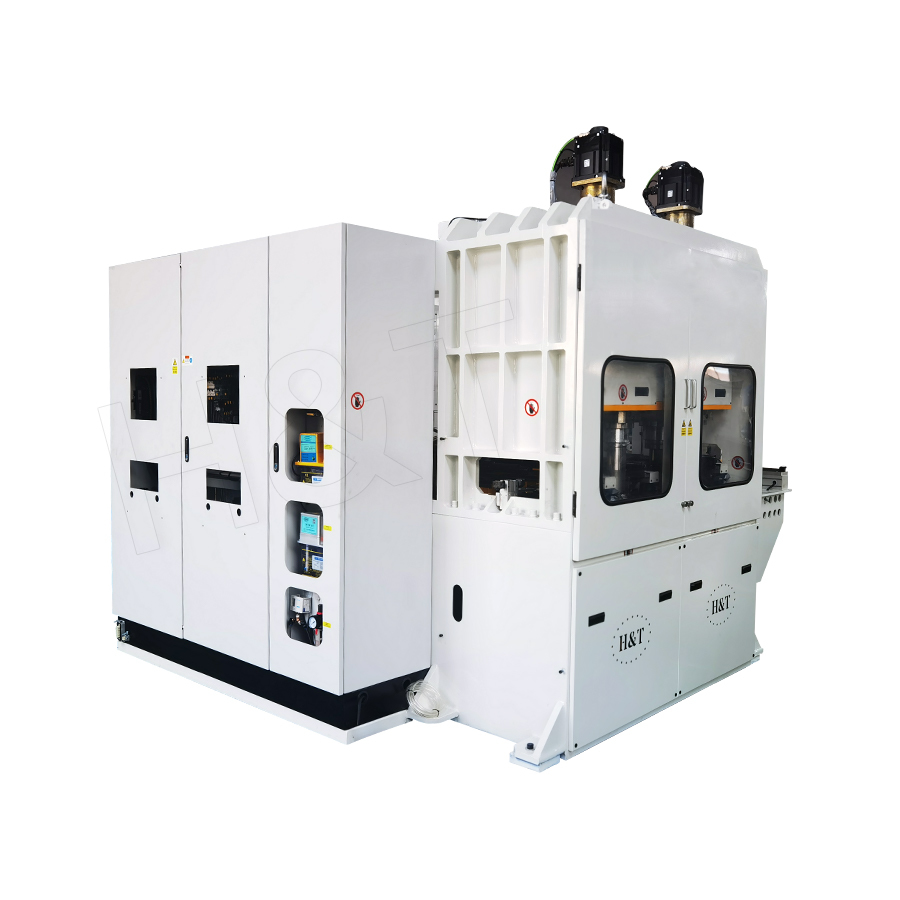

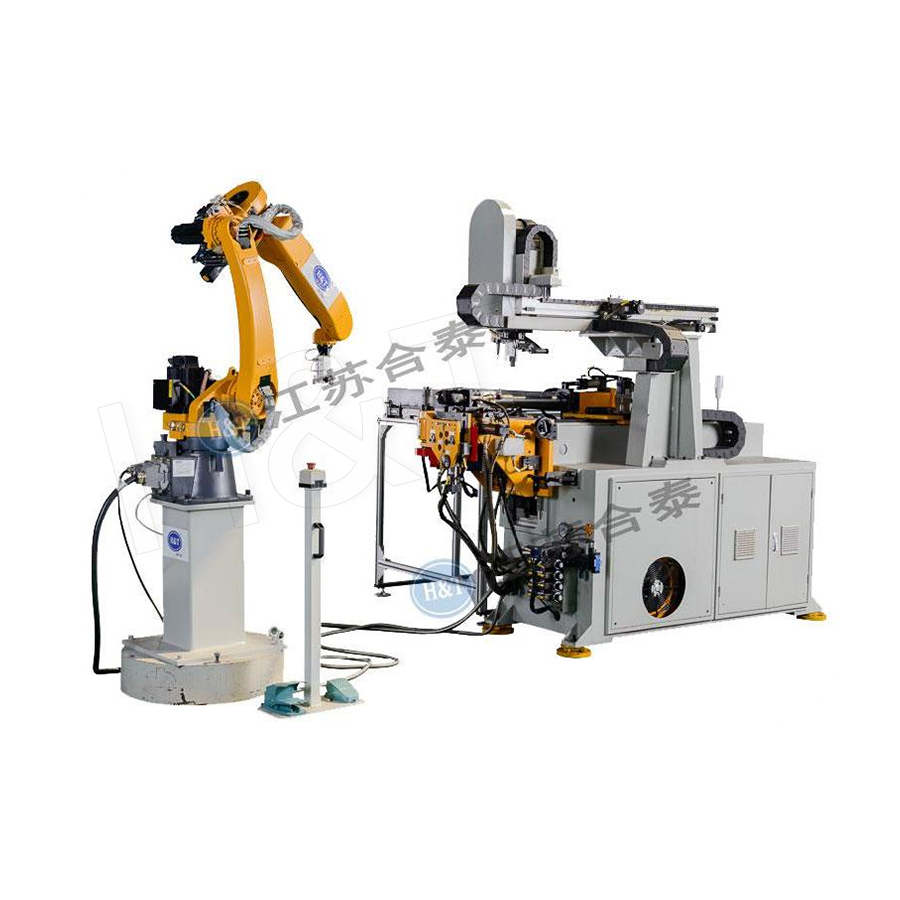

ประเภทเครื่องภายในซีรีส์

ที่ Pipe and Profile Forming Series encompasses several distinct machine configurations, each suited to specific applications:

โรงสีท่อ (การขึ้นรูปท่อและสายเชื่อม)

ทุ่มเทให้กับการผลิตส่วนกลวงแบบปิดทรงกลม สี่เหลี่ยม หรือสี่เหลี่ยมจากแถบขด สายการผลิตนี้ผสมผสานการขึ้นรูป การเชื่อมด้วยความถี่สูง การปรับขนาด การยืดผม และการตัดออกในการผ่านต่อเนื่องเพียงครั้งเดียว เอาต์พุตทั่วไปรวมถึงหลอดจาก Ø10 มม. ถึง Ø219 มม ผนังหนา 0.5-8 มม. ใช้ในงานเฟอร์นิเจอร์ ยานยนต์ และงานโครงสร้าง

สายการขึ้นรูปรีดเย็น (Open Profile)

สร้างส่วนเปิด เช่น แปซี แปซี ช่องตัวยู ส่วนหมวก และโปรไฟล์แบบกำหนดเอง สิ่งเหล่านี้เป็นส่วนประกอบที่สำคัญในอาคารโลหะสำเร็จรูป ชั้นวางพลังงานแสงอาทิตย์ และระบบจัดเก็บข้อมูล หน่วยแคมเบอร์ที่ควบคุมด้วย CNC สามารถทำให้เกิดส่วนโค้งขึ้นเล็กน้อยเพื่อชดเชยการโก่งตัวของภาระบริการ

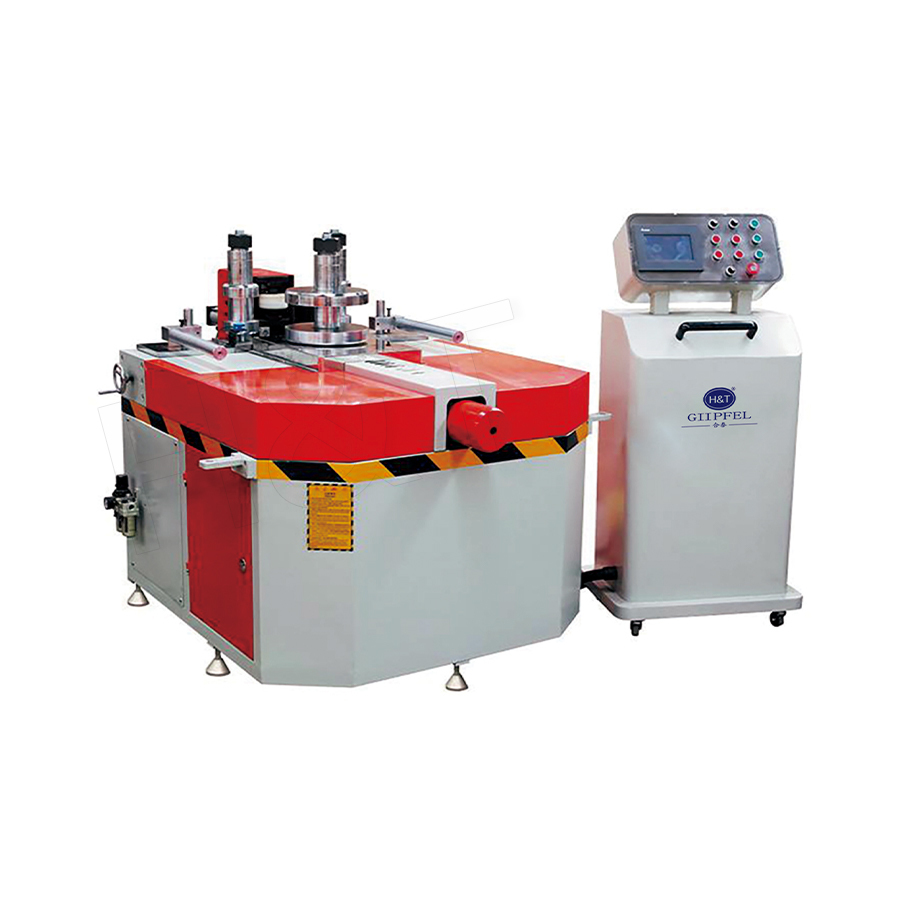

เครื่องขึ้นรูปโปรไฟล์แบบยืดหยุ่นหรือปรับได้

เครื่องขึ้นรูปรุ่นใหม่ที่ติดตั้งขาตั้งลูกกลิ้งแบบปรับด้านข้างที่ขับเคลื่อนด้วยเซอร์โว ช่วยให้เครื่องจักรเครื่องเดียวสามารถผลิตโปรไฟล์ได้หลายขนาด (เช่น C80 ถึง C300) โดยไม่ต้องเปลี่ยนเครื่องมือ เวลาการเปลี่ยนแปลงจะลดลงจาก 4-8 ชั่วโมงถึงต่ำกว่า 15 นาที ทำให้เหมาะสำหรับร้านขายงานและงานสั่งผลิตจำนวนน้อย

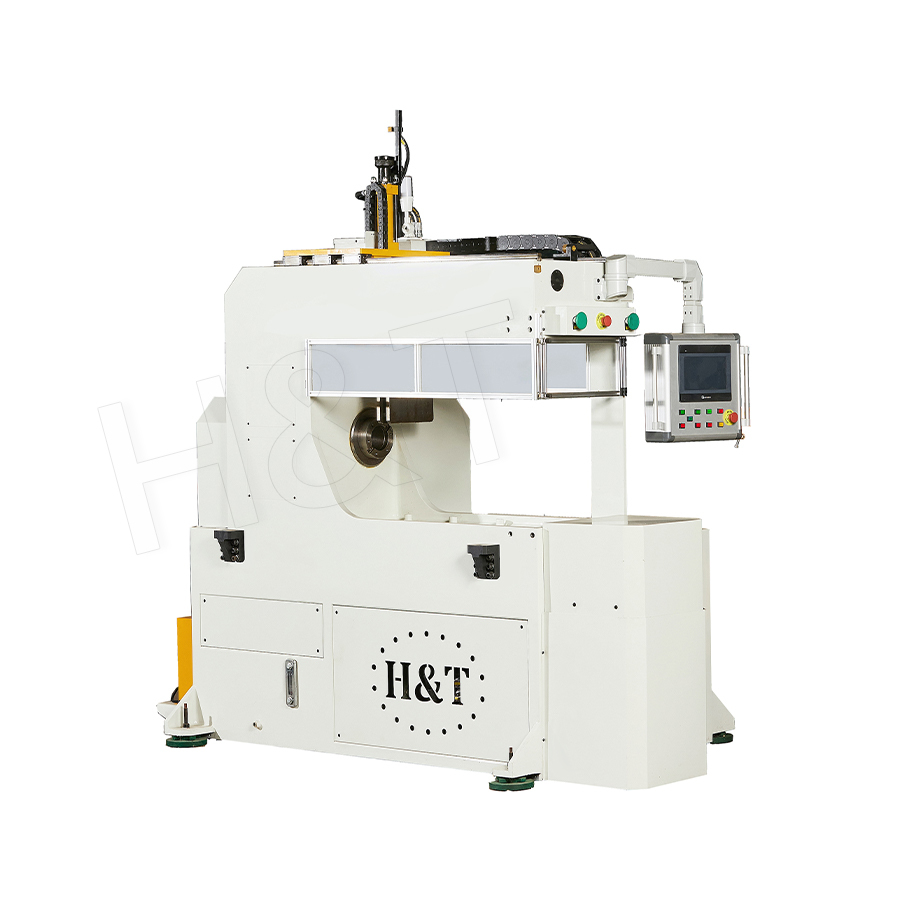

เครื่องขึ้นรูปท่อเกลียว

ออกแบบมาโดยเฉพาะสำหรับท่อ HVAC รุ่นนี้จะม้วนแถบเหล็กแคบเป็นเกลียวเพื่อสร้างท่อกลมหรือวงรีที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ (100–2000 มม.) กลไกการพับตะเข็บล็อคจะเชื่อมขอบแถบที่อยู่ติดกันเพื่อสร้างท่อสุญญากาศที่ต่อเนื่องกันโดยไม่ต้องเชื่อม

ความเข้ากันได้ของวัสดุและพารามิเตอร์การประมวลผล

สายการผลิตท่อและโปรไฟล์ที่ทันสมัยสามารถแปรรูปวัสดุโลหะได้หลากหลาย การเลือกความเร็วการขึ้นรูป รูปทรงลูกกลิ้ง และระบบหล่อลื่นต้องสอดคล้องกับคุณสมบัติของวัสดุ:

• เหล็กกล้าคาร์บอน (SPCC, Q235, S235): ที่ most common substrate. Yield strengths of 235–355 MPa are well-suited to cold roll forming without pre-heating.
• เหล็กความแข็งแรงสูง (HSLA, DP600, DP800): ต้องใช้เพลาลูกกลิ้งที่ใช้งานหนักกว่าและเพิ่มจำนวนการส่งผ่านเพื่อกระจายความเครียด ต้องสร้างการชดเชยการสปริงกลับในการออกแบบเครื่องมือลูกกลิ้ง
• สแตนเลส (304, 316L): อัตราการชุบแข็งงานสูงกว่าเหล็กกล้าคาร์บอนอย่างมาก โดยทั่วไปวัสดุลูกกลิ้งจะได้รับการอัปเกรดเป็นเหล็กกล้าเครื่องมือคาร์ไบด์หรือเหล็กกล้าเครื่องมือชุบแข็งเพื่อป้องกันการครูด
• อลูมิเนียมอัลลอยด์ (6061, 6063, 5052): ต้องการแรงขึ้นรูปต่ำ สามารถเพิ่มความเร็วได้ แต่คุณภาพพื้นผิวต้องใช้ลูกกลิ้งขัดเงาเพื่อหลีกเลี่ยงการเกิดรอยขีดข่วน
• แถบสังกะสีหรือทาสีล่วงหน้า: สารหล่อลื่นขึ้นรูปพิเศษและสารเคลือบลูกกลิ้งแบบไม่ทิ้งรอยช่วยรักษาผิวสำเร็จในระหว่างการขึ้นรูป โดยไม่จำเป็นต้องเคลือบหลังกระบวนการ

บูรณาการการควบคุม CNC และการผลิตอัจฉริยะ

ร่วมสมัย เส้นการขึ้นรูปท่อและโปรไฟล์ ติดตั้งระบบควบคุม PLC หรือ CNC ที่ทำให้พารามิเตอร์หลักเป็นอัตโนมัติ และอำนวยความสะดวกในการรวมเข้ากับสภาพแวดล้อมโรงงานอัจฉริยะ:

• ฟีดและการตัดที่ขับเคลื่อนด้วยเซอร์โว: ความแม่นยำของความยาวของ ±0.5 มม. ต่อส่วน 6 เมตร สามารถทำได้ผ่านการป้อนกลับของตัวเข้ารหัสบนลูกกลิ้งขับเคลื่อนและฟลายอิ้งเฉือนที่ซิงโครไนซ์กับเซอร์โว
• การจัดการสูตรอัตโนมัติ: ผู้ปฏิบัติงานสามารถจัดเก็บและเรียกคืนโปรไฟล์ผลิตภัณฑ์หลายร้อยรายการ (ความกว้าง ความสูง รัศมีมุม รูปแบบของรู) เป็นสูตรดิจิทัล ซึ่งช่วยลดข้อผิดพลาดในการตั้งค่า
• การตรวจสอบคุณภาพแบบอินไลน์: หัววัดด้วยเลเซอร์หรือระบบวิชันซิสเต็มจะตรวจสอบขนาดโปรไฟล์อย่างต่อเนื่อง และส่งสัญญาณแจ้งเตือนหรือการปรับอัตโนมัติเมื่อค่าเบี่ยงเบนเกินพิกัดที่ยอมรับได้
• การเชื่อมต่อ MES/ERP: ตัวควบคุมสมัยใหม่รองรับโปรโตคอล OPC-UA หรือ MQTT ช่วยให้สามารถอัปโหลดข้อมูลการผลิตแบบเรียลไทม์ไปยังระบบดำเนินการผลิตเพื่อการตรวจสอบย้อนกลับและการตรวจสอบ OEE

การออกแบบเครื่องมือ: รากฐานของความแม่นยำของโปรไฟล์

ที่ roller tooling set is the most critical investment in a profile forming line. Poor tooling design leads to edge waviness, bow, twist, and surface marking—defects that are difficult to correct downstream. Best practices in tooling include:

• การออกแบบตามสถานการณ์จำลอง: ซอฟต์แวร์ FEA (Finite Element Analysis) ใช้ในการจำลองรูปแบบของดอกไม้ (ลำดับของรูปร่างหน้าตัดตั้งแต่แถบแบนไปจนถึงโปรไฟล์ที่เสร็จสมบูรณ์) ทำนายการกระจายความเครียด การสปริงกลับ และการยืดตัวของขอบก่อนที่จะตัดเครื่องมือทางกายภาพ
• การเลือกใช้วัสดุ: โดยทั่วไปลูกกลิ้งจะทำมาจาก เหล็กกล้าเครื่องมือ Cr12MoV หรือ GCr15 ชุบแข็งถึง 58–62 HRC ให้อายุการใช้งานหลายล้านเมตรก่อนปรับสภาพ
• การออกแบบลูกกลิ้งผ่าน: แต่ละรอบควรแนะนำมุมโค้งงอเพิ่มเติมไม่เกิน 25–30° บนวัสดุขนาดบาง (0.5–1.5 มม.) เพื่อหลีกเลี่ยงไม่ให้วัสดุบางลงหรือแตกร้าวที่ส่วนโค้ง
• ระบบเครื่องมือแบบเปลี่ยนเร็ว: ขาตั้งม้วนแบบโมดูลาร์พร้อมระบบล็อคลูกกลิ้งเรียวทำให้สามารถสลับชุดเครื่องมือทั้งหมดได้ภายในเวลาไม่ถึง 2 ชั่วโมง ช่วยให้สามารถเปลี่ยนผลิตภัณฑ์ได้อย่างรวดเร็ว

การใช้งานทั่วไปตามอุตสาหกรรม

คำถามทั่วไปเกี่ยวกับซีรี่ส์การขึ้นรูปท่อและโปรไฟล์

ปริมาณการสั่งซื้อขั้นต่ำที่เหมาะสมสำหรับสายการผลิตการขึ้นรูปโดยเฉพาะคือเท่าใด

การขึ้นรูปม้วนมีความคุ้มค่ามากที่สุดในปริมาณที่สูงกว่า 50–100 ตันต่อเดือนต่อโปรไฟล์ สำหรับสายเครื่องมือคงที่ อย่างไรก็ตาม เครื่องจักรที่ปรับได้ด้วย CNC แบบยืดหยุ่นสามารถประหยัดได้สำหรับงานขนาดเล็ก (ต่ำเพียง 5–10 ตันต่อคำสั่งซื้อ) เนื่องจากต้นทุนการเปลี่ยนเครื่องมือจะหมดไป

การออกแบบและการผลิตเครื่องมือใช้เวลานานเท่าใด?

สำหรับโปรไฟล์มาตรฐาน (แป C หรือ Z ท่อสี่เหลี่ยม) สามารถออกแบบและผลิตเครื่องมือได้ 3–6 สัปดาห์ . โปรไฟล์แบบกำหนดเองที่ซับซ้อนซึ่งมีพิกัดความเผื่อต่ำหรือการโค้งงอหลายครั้งอาจต้องใช้เวลา 8–12 สัปดาห์ รวมถึงการตรวจสอบการจำลองและการทดลองใช้งาน

สายการขึ้นรูปเดี่ยวสามารถผลิตทั้งท่อกลมและท่อสี่เหลี่ยมได้หรือไม่?

ใช่ ด้วยการเปลี่ยนเครื่องมือ โรงสีท่อหลายแห่งได้รับการออกแบบให้เป็นท่อคอมโบที่สลับระหว่างส่วนกลม สี่เหลี่ยม และสี่เหลี่ยม โดยการเปลี่ยนลูกกลิ้งส่วนกำหนดขนาด ในขณะที่ยังคงรักษาการแบ่งส่วนและเครื่องมือผ่านการเก็บผิวละเอียดเหมือนเดิม โดยทั่วไปแล้วการเปลี่ยนแปลงจะต้องมี 2–4 ชั่วโมง .

อะไรทำให้เกิดข้อบกพร่องในส่วนโค้งหรือบิดในโปรไฟล์ที่ขึ้นรูป?

ส่วนโค้ง (ความโค้งตามยาว) โดยทั่วไปมีสาเหตุมาจากการยืดขอบที่ไม่เท่ากันหรือการผ่านลูกกลิ้งที่ไม่ตรงแนว การบิดเป็นผลมาจากแรงขึ้นรูปที่ไม่สมมาตรบนโปรไฟล์ที่ไม่สมมาตร ทั้งสองอย่างได้รับการแก้ไขโดยการออกแบบลูกกลิ้งพาสใหม่ การปรับไกด์ หรือการเพิ่มส่วนยืดผมหลังจากการขึ้นรูปครั้งล่าสุด

กำหนดการบำรุงรักษาใดที่แนะนำสำหรับการขึ้นรูปลูกกลิ้งเส้น?

การตรวจสอบแบริ่งและการหล่อลื่นทุกครั้ง 500 ชั่วโมงการทำงาน ; การตรวจสอบพื้นผิวลูกกลิ้งเพื่อดูการสึกหรอหรือการบิ่นทุกๆ 1,000 ชั่วโมง ลูกกลิ้งเหล็กชุบแข็งมักต้องมีการปรับสภาพ (บดใหม่) หลังการแปรรูป 2-5 ล้านเมตร ของแถบ ขึ้นอยู่กับการขัดถูของวัสดุและแรงกดขึ้นรูป

การเลือกท่อที่เหมาะสมและเส้นการขึ้นรูปโปรไฟล์

การเลือกระบบการขึ้นรูปที่ถูกต้องจำเป็นต้องมีการประเมินปัจจัยที่พึ่งพาอาศัยกันหลายประการ แนวทางที่เป็นระบบจะหลีกเลี่ยงค่าใช้จ่ายที่ไม่ตรงกันระหว่างความสามารถของเครื่องจักรและข้อกำหนดในการผลิต:

• ความซับซ้อนของโปรไฟล์: นับจำนวนการโค้งงอ รัศมีมุมขั้นต่ำ (โดยทั่วไป ≥0.5× ความหนาของวัสดุ) และดูว่าส่วนนั้นเปิดหรือปิดอยู่ โปรไฟล์ที่ซับซ้อนมากขึ้นจำเป็นต้องมีสถานีลูกกลิ้งมากขึ้นและความยาวของเส้นที่ยาวขึ้น
• เกรดวัสดุและช่วงความหนา: กำหนดวัสดุที่แข็งที่สุดและความหนาสูงสุดเพื่อให้แน่ใจว่าโครงเครื่อง กำลังขับ (โดยทั่วไป 15–200 กิโลวัตต์ ขึ้นอยู่กับขนาด) และเครื่องมือได้รับการจัดอันดับอย่างเพียงพอ
• ปริมาณเอาต์พุตที่ต้องการ: คำนวณความต้องการน้ำหนักต่อปีเพื่อให้ได้ขนาดความเร็วการขึ้นรูปที่เหมาะสมและความสามารถในการจัดการคอยล์ต้นทาง (โดยปกติแล้วความจุของตัวแยกคอยล์ 5–25 ตัน ).
• การบูรณาการขั้นปลาย: พิจารณาว่าจำเป็นต้องป้อนสายการผลิตโดยตรงไปยังสถานีเชื่อม โมดูลเจาะ หรือระบบบรรจุภัณฑ์ เพื่อขจัดการจัดการระหว่างกระบวนการ
• พื้นที่ใช้สอยและสาธารณูปโภค: โดยทั่วไปแล้วโรงสีแบบท่อเต็มรูปแบบตั้งแต่เครื่อง decoiler ไปจนถึงรถ stacker 20–60 เมตร ความยาว; ตรวจสอบให้แน่ใจว่ามีอากาศอัด น้ำหล่อเย็น และไฟฟ้าเพียงพอ
