เครื่องจักรแปรรูปท่อ หมายถึงอุปกรณ์อุตสาหกรรมประเภทกว้างๆ ที่ใช้ในการตัด โค้งงอ ขึ้นรูป ลบมุม ขัดขั้นสุดท้าย และทำให้การจัดการท่อ ท่อ และโปรไฟล์โลหะเป็นไปโดยอัตโนมัติตั้งแต่วัตถุดิบไปจนถึงส่วนประกอบสำเร็จรูป เป็นแกนหลักของการผลิตท่อที่มีความแม่นยำในอุตสาหกรรมยานยนต์ การบินและอวกาศ HVAC อุปกรณ์ทางการแพทย์ การก่อสร้าง และพลังงาน โดยที่ส่วนประกอบของท่อจะต้องเป็นไปตามความคลาดเคลื่อนของขนาดที่จำกัด มาตรฐานคุณภาพพื้นผิว และข้อกำหนดด้านปริมาณการผลิตที่สูงพร้อมกัน

เครื่องจักรแปรรูปท่อสมัยใหม่ผสมผสานการควบคุม CNC ระบบเซอร์โวไดรฟ์ และระบบอัตโนมัติในสายการผลิตเพื่อแทนที่การทำงานแบบแมนนวลหรือแบบกึ่งแมนนวลด้วยกระบวนการความเร็วสูงที่ทำซ้ำได้ ซึ่งช่วยลดการป้อนแรงงาน การสิ้นเปลืองวัสดุ และต้นทุนต่อชิ้นส่วน สายการผลิตท่อที่สมบูรณ์สามารถรับท่อดิบแบบขดหรือแบบตรง และส่งมอบส่วนประกอบที่ตรวจสอบเสร็จแล้วและพร้อมสำหรับการเชื่อมหรือการประกอบ — ทั้งหมดนี้อยู่ภายในขั้นตอนการทำงานแบบครบวงจรเพียงแห่งเดียว

ห้าประเภทหลักของเครื่องจักรแปรรูปท่อ

เครื่องจักรแปรรูปท่อถูกจัดเป็นหมวดหมู่เฉพาะ โดยแต่ละประเภทจะกล่าวถึงขั้นตอนที่แตกต่างกันของขั้นตอนการทำงานในการผลิตท่อ:

ซีรี่ส์การขึ้นรูปท่อและโปรไฟล์

ซีรีส์นี้ครอบคลุมถึงเครื่องจักรที่สร้างแถบแบนหรือสเกลเป็นท่อกลม สี่เหลี่ยม สี่เหลี่ยม หรือโปรไฟล์แบบกำหนดเองผ่านกระบวนการขึ้นรูปม้วนอย่างต่อเนื่อง โรงสีท่อในหมวดนี้ผลิตผล ท่อเชื่อมด้วยความเร็ว 20–120 เมตรต่อนาที ขึ้นอยู่กับวัสดุและความหนาของผนัง ทำให้เป็นอุปกรณ์ที่มีปริมาณงานสูงสุดในห่วงโซ่การผลิตท่อ พวกเขาใช้ในการผลิตท่อดิบที่เครื่องจักรแปรรูปขั้นปลายทั้งหมดใช้งานได้

ซีรี่ส์ระบบอัตโนมัติของสายการผลิต

อุปกรณ์ซีรีส์ระบบอัตโนมัติเชื่อมต่อเครื่องประมวลผลแต่ละเครื่องเข้ากับสายการผลิตแบบครบวงจร จัดการการป้อนวัสดุ การขนย้าย การวางแนว การบัฟเฟอร์ และเอาท์พุตโดยไม่ต้องมีการแทรกแซงระหว่างสถานีโดยคน หมวดหมู่นี้ประกอบด้วยระบบป้อนสายยางอัตโนมัติ หน่วยขนย้ายด้วยหุ่นยนต์ เครื่องตักมัด และระบบบูรณาการสายพานลำเลียง ระบบอัตโนมัติที่ได้รับการออกแบบมาอย่างดีสามารถเพิ่มปริมาณงานในสายการผลิตได้ 40–70% และลดความต้องการแรงงานทางตรงได้ 60–80% เมื่อเทียบกับการดูแลเครื่องจักรแต่ละเครื่องด้วยตนเอง

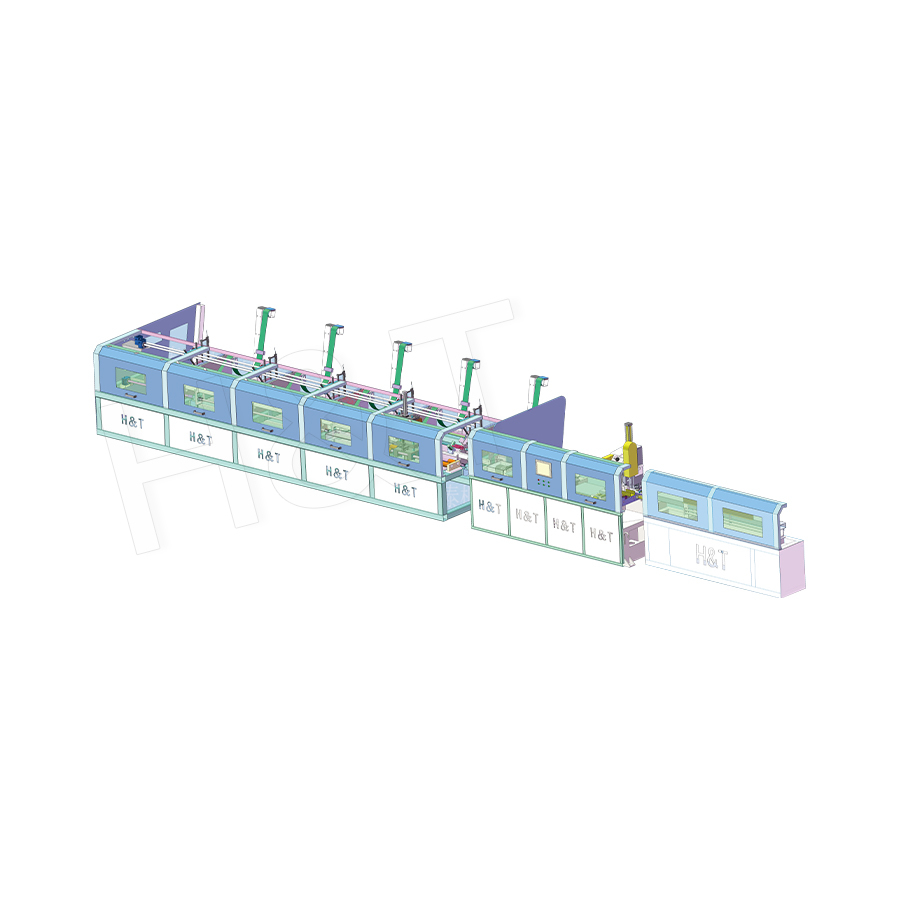

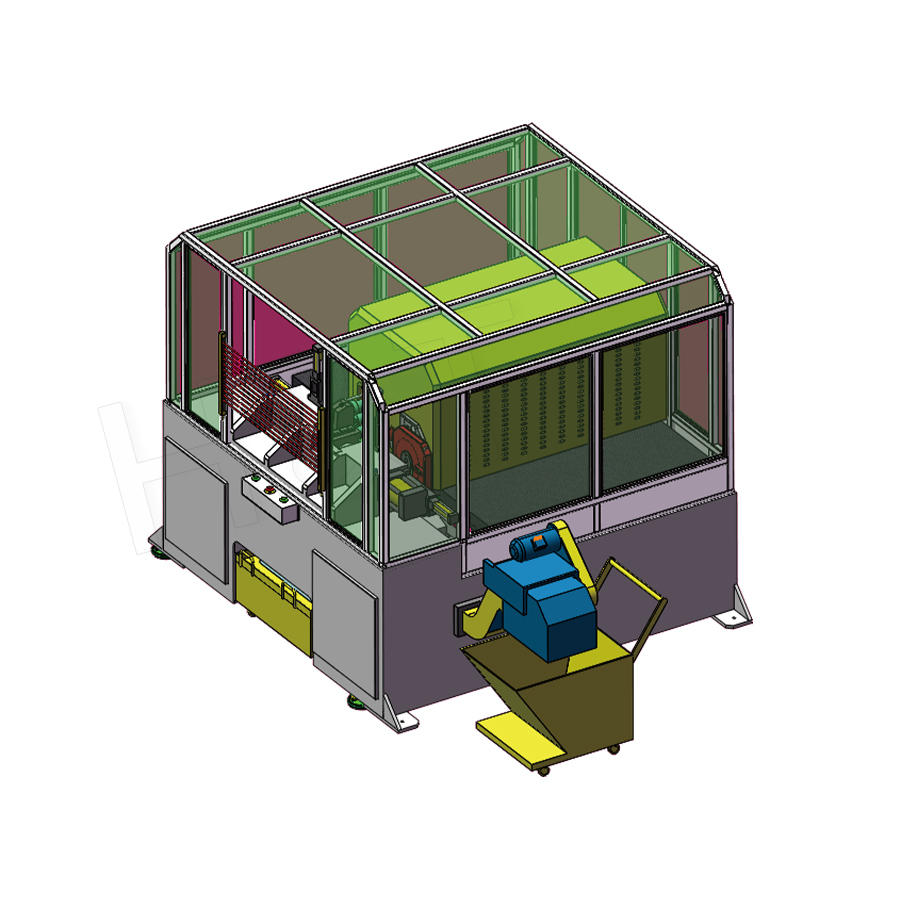

ชุดตัดท่อและลบมุม

ซีรีส์นี้ประกอบด้วยเลื่อยโลหะทรงกลม (กึ่งอัตโนมัติและอัตโนมัติเต็มรูปแบบ) เลื่อยเย็น และเส้นตัดลบมุมแบบรวมที่ตัดท่อให้ได้ความยาวที่แม่นยำ และเตรียมพื้นผิวส่วนปลายสำหรับการเชื่อม ร้อยเกลียว หรือประกอบไปพร้อมๆ กัน ความแม่นยำในการตัดของ ±0.05 มม และการลบมุมตามรูปทรงการเตรียมการเชื่อมมาตรฐาน (เช่น มุมเอียง 37.5° ต่อ ASME B16.25) เป็นความสามารถมาตรฐานของซีรี่ส์นี้

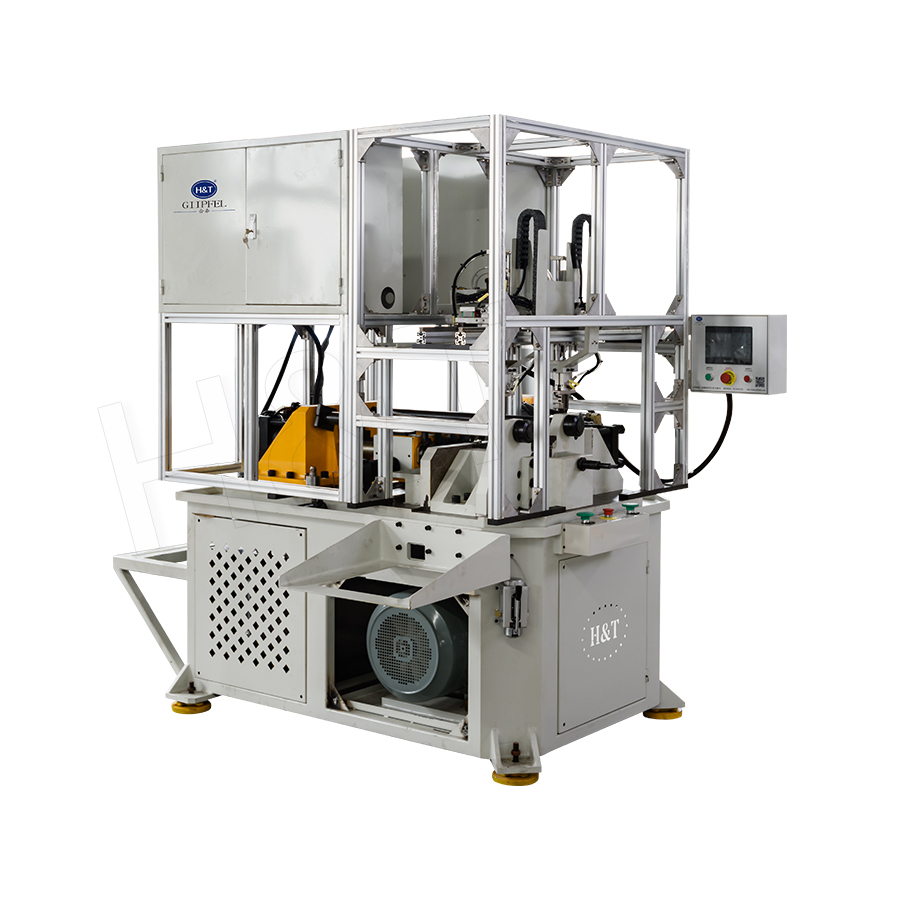

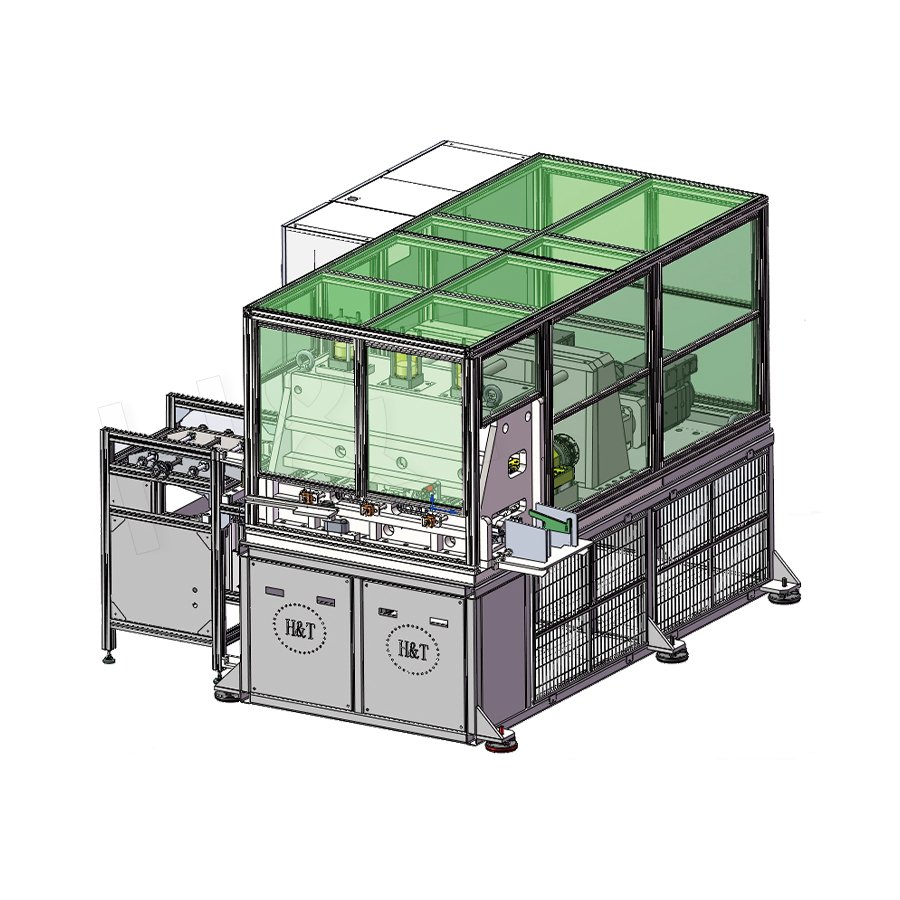

ซีรี่ส์การขึ้นรูปปลายท่อ

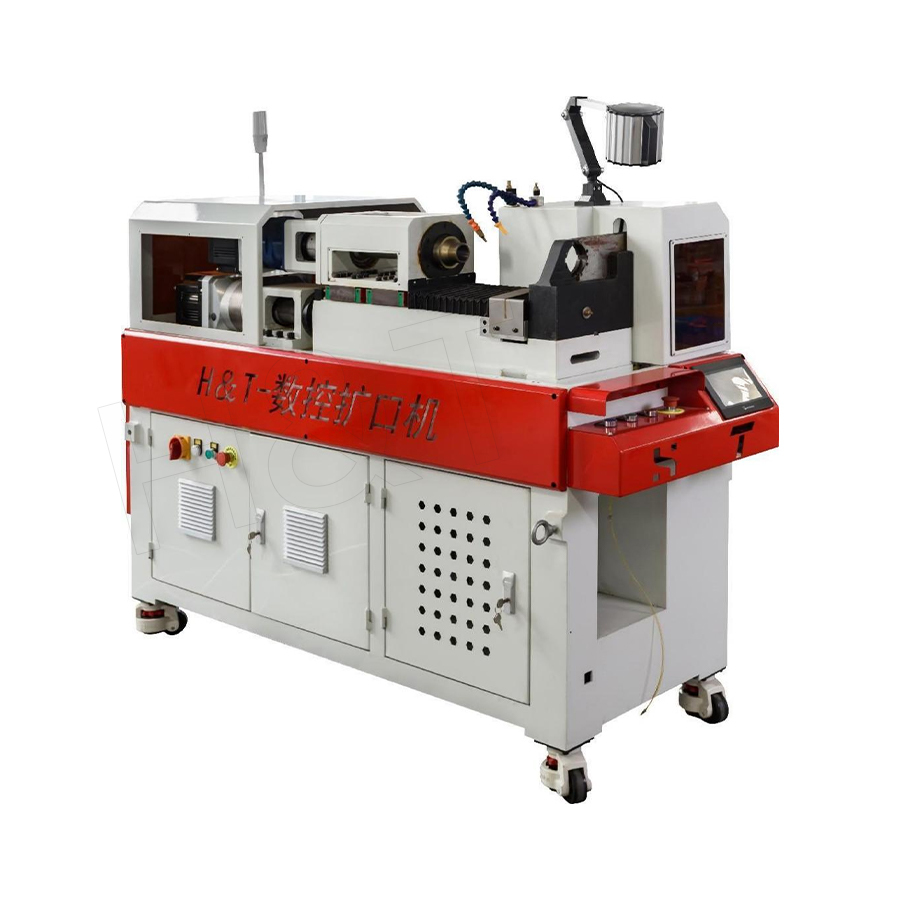

เครื่องขึ้นรูปส่วนปลายจะขยาย ลด แฟลร์ ลูกปัด หรือปลายท่อบีบให้เป็นรูปทรงเฉพาะที่จำเป็นสำหรับการเชื่อมต่อแบบกดพอดี ข้อต่อแบบอัด ข้อต่อไฮดรอลิก และข้อต่อโครงสร้าง เครื่องขึ้นรูปปลายไฮดรอลิกแบบจังหวะเดียวสามารถทำการขึ้นรูปได้สำเร็จ ไม่เกิน 3 วินาทีต่อปลายท่อ ช่วยให้สามารถผลิตส่วนประกอบท่อของเหลวในยานยนต์และการเชื่อมต่อ HVAC ในปริมาณมาก

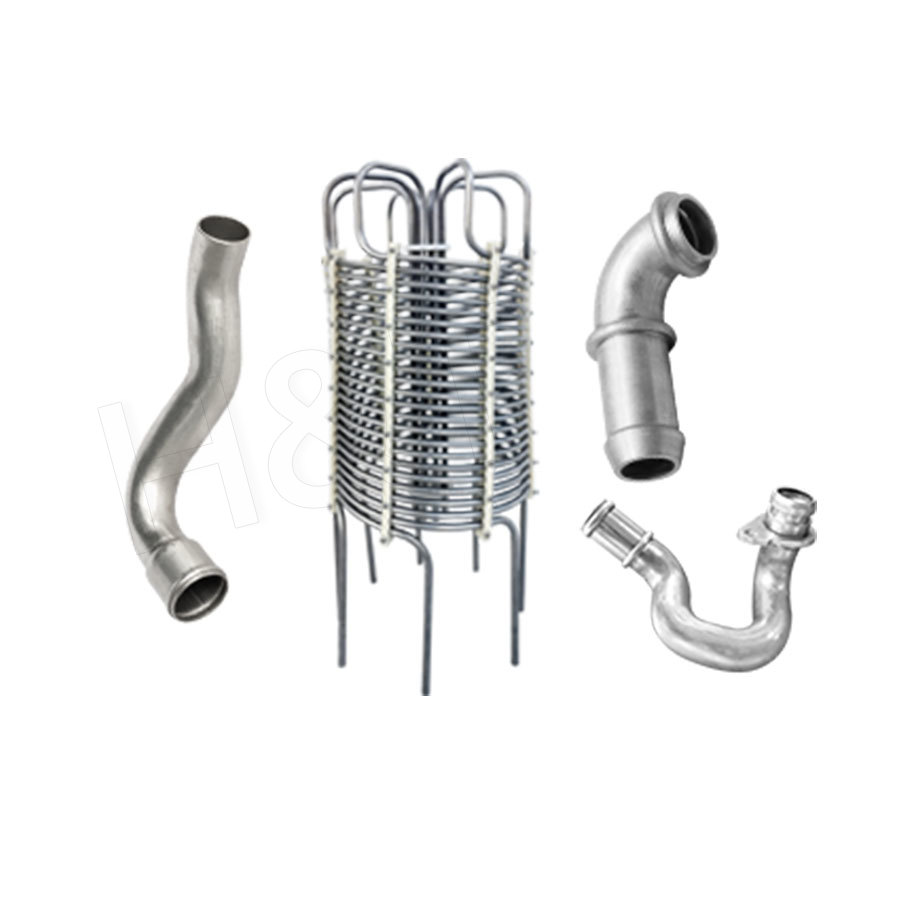

การผลิตข้อต่อท่อที่มีความแม่นยำ

หมวดหมู่เฉพาะนี้ครอบคลุมถึงเครื่องจักรที่ใช้ในการผลิตข้อต่อที่มีความแม่นยำโดยเฉพาะ เช่น ข้อศอก ตัวที ตัวลด ข้อต่อ และหัวนม ซึ่งเชื่อมต่อส่วนของท่อในระบบของเหลว แก๊ส และระบบโครงสร้าง เครื่องจักรเหล่านี้ผสมผสานความสามารถในการขึ้นรูปเย็น การขึ้นรูปลึก การรีดเกลียว และการตรวจสอบ เพื่อสร้างข้อต่อที่ตรงตามมาตรฐานขนาด เช่น ISO 4200, ASME B16.9 และ DIN 2605

ข้อได้เปรียบที่สำคัญของเครื่องจักรแปรรูปท่อ CNC สมัยใหม่

สายการผลิตท่อทั่วไปทำงานอย่างไร

ขั้นตอนการประมวลผลท่อที่สมบูรณ์จะรวมเครื่องจักรหลายประเภทเข้าด้วยกันตามลำดับ:

1. การป้อนวัตถุดิบ: ท่อหรือคอยล์ตรงถูกโหลดเข้าในสายการผลิตผ่านเครื่องป้อนแบบมัดหรือเครื่องถอดรหัส ระบบอัตโนมัติจะแยกและปรับทิศทางท่อแต่ละท่อสำหรับการประมวลผลขั้นปลายน้ำ
2. ตัดตามความยาว: ท่อที่ตัดผ่านซีรีส์การตัด ได้แก่ เลื่อยวงเดือนอัตโนมัติหรือเลื่อยเย็น โดยจะตัดตามความยาวที่ตั้งโปรแกรมไว้ด้วยความแม่นยำ ±0.05 มม. และลบมุมที่ปลายด้านหนึ่งหรือทั้งสองด้านพร้อมกัน
3. สิ้นสุดการขึ้นรูป: ท่อที่ตัดจะถูกถ่ายโอนไปยังเครื่องขึ้นรูปส่วนปลาย โดยที่ปลายท่อจะขยาย ลด บานออก หรือมีขอบตามรูปทรงที่เหมาะสมที่จำเป็นสำหรับการประกอบขั้นสุดท้าย
4. การดัด (ถ้าจำเป็น): สำหรับส่วนประกอบที่ต้องการรูปทรงโค้ง เช่น ท่อไอเสีย สายไฮดรอลิก การเชื่อมต่อ HVAC ท่อจะผ่านเครื่องดัดแบบหัวเดียวหรือสองหัว CNC ที่ใช้เส้นทางการดัด 3D ที่ตั้งโปรแกรมไว้ ตลาดทั่วโลกสำหรับอุปกรณ์นี้เติบโตขึ้นอย่างมาก โดยเครื่องดัดท่อ CNC จากประเทศจีนปัจจุบันได้รับการยอมรับอย่างกว้างขวางจากผู้ผลิตทั่วยุโรป อเมริกาเหนือ และเอเชียตะวันออกเฉียงใต้ สำหรับการผสมผสานระหว่างความแม่นยำ ความน่าเชื่อถือ และราคาที่แข่งขันได้
5. การตรวจสอบและส่งออก: ส่วนประกอบสำเร็จรูปผ่านการตรวจสอบมิติ (การวัดด้วยเลเซอร์หรือการวัดแบบ go/no-go) และรวบรวม นับ และบรรจุเพื่อจัดส่งหรือถ่ายโอนไปยังสถานีเชื่อมหรือประกอบ

อุตสาหกรรมที่ต้องอาศัยเครื่องจักรแปรรูปท่อ

• การผลิตยานยนต์: ระบบไอเสีย สายน้ำมันเชื้อเพลิงและเบรก ท่อโครงสร้างแชสซี การเชื่อมต่อระบบปรับอากาศ และส่วนประกอบโรลเคจ ล้วนต้องการการประมวลผลท่อในปริมาณมากและมีความแม่นยำ - อาจต้องใช้แพลตฟอร์มของยานพาหนะเพียงคันเดียว ส่วนประกอบท่อแต่ละชิ้น 150–300 ชิ้น
• HVAC และเครื่องทำความเย็น: การดัด บานท่อ และการประกอบท่อทองแดงและอลูมิเนียมสำหรับเครื่องปรับอากาศและคอยล์แลกเปลี่ยนความร้อน ข้อกำหนดด้านปริมาณในภาคนี้มักจะเกินส่วนประกอบท่อหลายล้านชิ้นต่อปีในโรงงานแห่งเดียว
• การบินและอวกาศ: ท่อไฮดรอลิกไทเทเนียมและเหล็กกล้าอัลลอยด์สูง เส้นระบบเชื้อเพลิง และโปรไฟล์โครงสร้างที่ต้องการความแม่นยำสูงสุดและสามารถตรวจสอบย้อนกลับของวัสดุได้เต็มรูปแบบ
• อุปกรณ์การแพทย์: ท่อสแตนเลสและไทเทเนียมสำหรับเครื่องมือผ่าตัด อุปกรณ์ส่องกล้อง และระบบการนำส่งรากฟันเทียมที่ต้องการความคลาดเคลื่อนที่ละเอียดมากและการประมวลผลที่เข้ากันได้กับห้องสะอาด
• พลังงานและน้ำมันและก๊าซ: ท่อในกระบวนการ ท่อเครื่องมือวัด และแกนท่อไฮดรอลิกใต้ทะเลที่ต้องการความสามารถที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และความเข้ากันได้ของโลหะผสมแบบพิเศษ
• เฟอร์นิเจอร์และการก่อสร้าง: ส่วนกลวงที่เป็นโครงสร้าง ระบบราวจับ และโปรไฟล์ท่อทางสถาปัตยกรรมที่ตัด ผ่ามุม และขึ้นรูปปลายสำหรับการประกอบโดยตรง

การเลือกเครื่องจักรแปรรูปท่อที่เหมาะสม: เกณฑ์สำคัญ

วัสดุท่อและช่วงเส้นผ่านศูนย์กลาง

เครื่องแปรรูปท่อทุกเครื่องได้รับการจัดอันดับตามประเภทวัสดุเฉพาะและช่วงเส้นผ่านศูนย์กลางภายนอก เหล็กคาร์บอน สแตนเลส อลูมิเนียม ทองแดง และไทเทเนียม ล้วนมีความแข็ง ความเหนียว และคุณลักษณะสปริงกลับที่แตกต่างกัน ซึ่งเป็นตัวกำหนดแรงตัดเฉือน ข้อกำหนดเฉพาะของเครื่องมือ และพารามิเตอร์กระบวนการที่ต้องการ ยืนยันว่าเครื่องจักรที่อยู่ระหว่างการพิจารณาครอบคลุมเส้นผ่านศูนย์กลางเต็มและช่วงความหนาของผนังของการผลิตที่วางแผนไว้ในปัจจุบันและในระยะสั้นของคุณก่อนที่จะซื้อ

ข้อกำหนดด้านปริมาณการผลิตและรอบเวลา

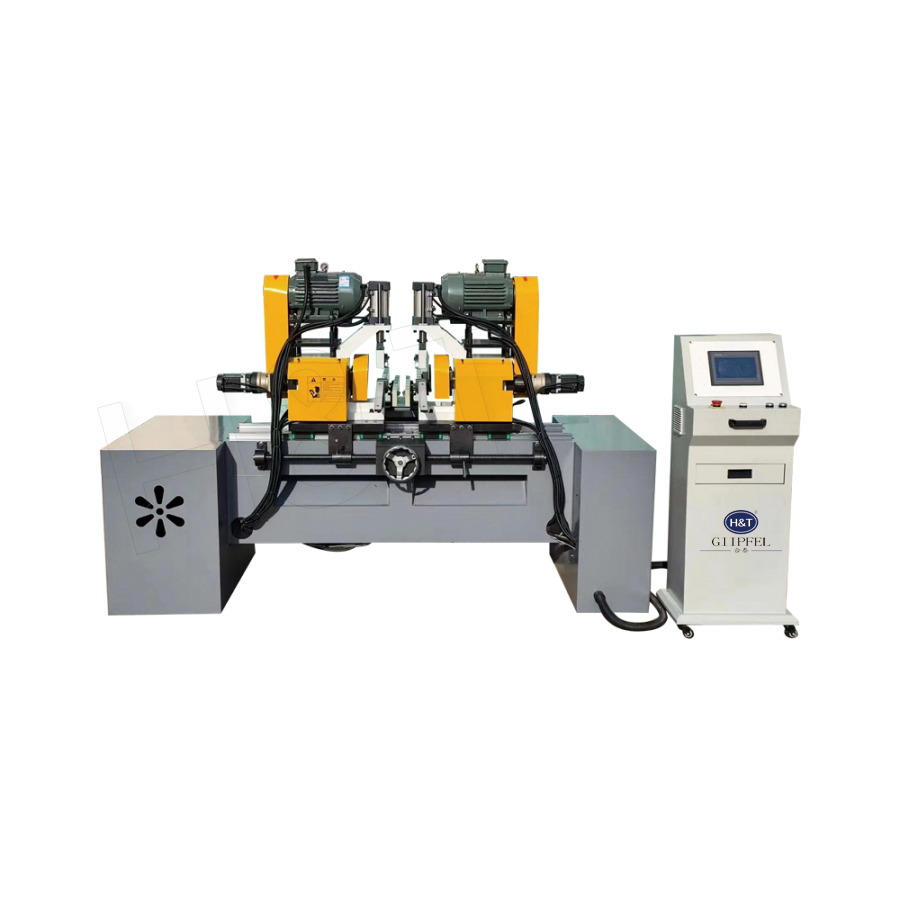

จับคู่ความสามารถรอบเวลาของเครื่องกับผลผลิตรายวันที่คุณต้องการ ตัวอย่างเช่น เครื่องลบมุมสองหัวที่ประมวลผลท่อทั้งสองปลายพร้อมกัน 5-8 วินาทีต่อส่วน ผลิตได้ 400–700 ชิ้นต่อชั่วโมง ซึ่งเหมาะสำหรับปริมาณหลายล้านชิ้นต่อปีต่อปี สำหรับปริมาณที่น้อยลงและมีการเปลี่ยนผลิตภัณฑ์บ่อยครั้ง เครื่องจักรแบบหัวเดียวที่มีการตั้งค่าที่เร็วกว่าและง่ายกว่าอาจให้ผลผลิตโดยรวมที่ดีกว่าแม้จะมีปริมาณงานสูงสุดที่ต่ำกว่าก็ตาม

ข้อกำหนดระดับระบบอัตโนมัติและการรวมระบบ

พิจารณาไม่เพียงแค่ตัวเครื่องเท่านั้น แต่ยังพิจารณาการเชื่อมต่อกับอุปกรณ์ต้นทางและปลายน้ำด้วย เครื่องประมวลผลท่อ CNC ควรสนับสนุนโปรโตคอลการสื่อสารทางอุตสาหกรรมมาตรฐาน (เช่น Ethernet/IP, PROFINET หรือ OPC-UA) สำหรับการผสานรวมกับระบบ MES ของโรงงานและการจัดการด้วยหุ่นยนต์ เครื่องจักรที่ไม่สามารถสื่อสารกับอุปกรณ์ที่อยู่ติดกันจำเป็นต้องมีขั้นตอนการถ่ายโอนด้วยตนเองซึ่งจะกลายเป็นปัญหาคอขวดในสายการผลิตอัตโนมัติ

สำหรับผู้ซื้อที่กำลังประเมินทางเลือกในการจัดหา ภาคส่วนเครื่องดัดท่อ CNC ในประเทศจีนได้เติบโตอย่างมากในช่วงทศวรรษที่ผ่านมา ขณะนี้ผู้ผลิตชั้นนำของจีนผลิตเครื่องจักรที่ตรงหรือเกินกว่าเกณฑ์มาตรฐานความแม่นยำและความน่าเชื่อถือระดับสากล เสนอ HMI และเอกสารประกอบเป็นภาษาอังกฤษเต็มรูปแบบ และให้การสนับสนุนหลังการขายทั่วโลก ทำให้เครื่องจักรเหล่านี้เป็นตัวเลือกที่เป็นประโยชน์สำหรับทีมจัดซื้อที่กำลังมองหาอุปกรณ์ที่มีความสามารถด้วยต้นทุนเงินทุนที่ต่ำกว่า 30–50% เมื่อเทียบกับเครื่องจักรที่ผลิตในตะวันตกที่เทียบเท่ากัน

ต้นทุนเครื่องมือและความยืดหยุ่นในการเปลี่ยนแปลง

สำหรับสภาพแวดล้อมการผลิตที่มีผลิตภัณฑ์หลากหลาย ต้นทุนและเวลาในการเปลี่ยนเครื่องมือมีความสำคัญพอๆ กับต้นทุนต่อหน่วยของเครื่องจักร ระบบเครื่องมือที่เปลี่ยนแปลงอย่างรวดเร็ว อินเทอร์เฟซเครื่องมือที่ได้มาตรฐาน และไลบรารีโปรแกรมในตัวขนาดใหญ่ช่วยลดต้นทุนต่อหมายเลขชิ้นส่วนในสภาพแวดล้อมการผลิตแบบผสมให้เหลือน้อยที่สุด

คำถามที่พบบ่อยเกี่ยวกับเครื่องจักรแปรรูปท่อ

อะไรคือความแตกต่างระหว่างเครื่องแปรรูปท่อ NC และ CNC?

เครื่องจักร NC (การควบคุมเชิงตัวเลข) ใช้การควบคุมแบบวงรอบเปิด โดยจะออกคำสั่งเพื่อขับเคลื่อนแกนโดยไม่มีการตรวจสอบผลป้อนกลับตำแหน่งแบบเรียลไทม์ เครื่องจักร CNC (การควบคุมเชิงตัวเลขด้วยคอมพิวเตอร์) ใช้การควบคุมเซอร์โวแบบวงปิดที่เปรียบเทียบตำแหน่งที่ได้รับคำสั่งกับการตอบสนองของตัวเข้ารหัสจริงอย่างต่อเนื่อง และแก้ไขความเบี่ยงเบนแบบเรียลไทม์ ในทางปฏิบัติ เครื่องจักร CNC ให้พิกัดความเผื่อที่เข้มงวดมากขึ้น การชดเชยสปริงกลับที่ดีขึ้น ความสามารถในการจำลองเส้นทาง 3 มิติ และการบันทึกข้อมูลเพื่อการตรวจสอบย้อนกลับคุณภาพ ทำให้เป็นมาตรฐานสำหรับการผลิตท่อที่มีความแม่นยำ

สายการผลิตหนึ่งสามารถรองรับท่อที่มีเส้นผ่านศูนย์กลางและวัสดุหลายขนาดได้หรือไม่

ใช่ ด้วยชุดเครื่องมือที่เหมาะสม มากที่สุด เครื่องประมวลผลท่อ CNC ได้รับการออกแบบให้มีฟิกซ์เจอร์ที่ปรับได้ เครื่องมือที่เปลี่ยนได้ และพารามิเตอร์ที่ตั้งโปรแกรมได้ซึ่งช่วยให้สามารถประมวลผลเส้นผ่านศูนย์กลางท่อและวัสดุที่หลากหลายบนเครื่องจักรเครื่องเดียวกัน ข้อกำหนดหลักคือผลิตภัณฑ์ทั้งหมดในช่วงที่ต้องการจะอยู่ภายในพิกัดความจุของเครื่องสำหรับ OD ความหนาของผนัง และความแข็งของวัสดุ โดยทั่วไปแล้วการเปลี่ยนระหว่างขนาดท่อจะใช้เวลา 15–45 นาที สำหรับผู้ปฏิบัติงานที่มีทักษะในเครื่อง CNC ที่ได้รับการออกแบบมาอย่างดี

การจัดการน้ำหล่อเย็นในการตัดท่อมีความสำคัญเพียงใด

การจัดการน้ำหล่อเย็นมีความสำคัญต่อทั้งคุณภาพการตัดและอายุการใช้งานของเครื่องมือ การตัดโดยไม่มีน้ำหล่อเย็นเพียงพอจะทำให้เกิดความร้อนที่ทำให้พื้นผิวการตัดแข็งตัวหรือออกซิไดซ์ ทำให้เกิดครีบที่ต้องมีการขัดเพิ่มเติม และลดอายุการใช้งานของใบเลื่อยได้อย่างมาก โดยมักจะอยู่ที่ 3–5 เท่า เมื่อเทียบกับการตัดที่มีการระบายความร้อนอย่างเหมาะสม เลื่อยวงเดือนอัตโนมัติสมัยใหม่ใช้ละอองน้ำมันหรือระบบน้ำหล่อเย็นที่ละลายน้ำได้ พร้อมการตรวจสอบความเข้มข้นอัตโนมัติ เพื่อรักษาสภาพการตัดที่เหมาะสมตลอดการดำเนินการผลิต

การบำรุงรักษาแบบใดเป็นสิ่งสำคัญในการทำให้เครื่องจักรแปรรูปท่อมีความแม่นยำตลอดเวลา

งานบำรุงรักษาที่สำคัญที่สุดในเครื่องแปรรูปท่อทุกประเภท ได้แก่ การหล่อลื่นรางนำทางและกลไกขับเคลื่อนเป็นประจำ (ป้องกันการเลื่อนตำแหน่ง) การตรวจสอบคุณภาพน้ำมันไฮดรอลิก (การปนเปื้อนของของเหลวเป็นสาเหตุหลักของความล้มเหลวของระบบไฮดรอลิกในเครื่องดัดงอและขึ้นรูปปลาย) การตรวจสอบเครื่องมือก่อนดำเนินการผลิตแต่ละครั้ง (เครื่องมือที่สึกหรอจะสร้างชิ้นส่วนที่ไม่ยอมรับได้ซึ่งอาจตรวจไม่พบจนกว่าจะประกอบปลายน้ำ) และการสอบเทียบทางเรขาคณิตเป็นระยะโดยใช้อุปกรณ์การวัดที่แม่นยำเพื่อตรวจสอบว่าแกนของเครื่องจักรยังคงอยู่ในข้อกำหนด

ทิศทางในอนาคตของเครื่องจักรแปรรูปท่อ

อุตสาหกรรมเครื่องจักรแปรรูปท่อกำลังพัฒนาอย่างรวดเร็วในสามทิศทางที่จะกำหนดความสามารถของอุปกรณ์ในทศวรรษหน้า:

• ระบบปิดไฟอัตโนมัติเต็มรูปแบบ: การบูรณาการหุ่นยนต์ร่วมปฏิบัติงาน (โคบอท) สำหรับการโหลดและการขนถ่ายท่อ ผสมผสานกับระบบการตรวจสอบคุณภาพแบบใช้การมองเห็น ช่วยให้สามารถดำเนินการผลิตข้ามคืนโดยไม่ต้องใช้คนควบคุมเต็มรูปแบบ ซึ่งเป็นความสามารถที่ได้นำไปใช้แล้วในโรงงานผลิตท่อยานยนต์ชั้นนำ
• การจำลองแบบดิจิทัลและกระบวนการ: ก่อนที่ส่วนประกอบท่อใหม่จะมุ่งมั่นในการผลิตทางกายภาพ ซอฟต์แวร์ Digital Twin จะจำลองลำดับการขึ้นรูปและการดัดงอที่สมบูรณ์เพื่อตรวจสอบว่าส่วนประกอบนั้นสามารถผลิตได้ ระบุโซนที่อาจเกิดการชนกัน และปรับลำดับการเคลื่อนที่ของแกนให้เหมาะสมที่สุดสำหรับรอบเวลาขั้นต่ำ
• การบำรุงรักษาเชิงคาดการณ์ที่ใช้ IoT: เซ็นเซอร์บนส่วนประกอบสำคัญของเครื่องจักร (แรงดันไฮดรอลิก กระแสมอเตอร์ การสั่นสะเทือน อุณหภูมิ) ป้อนข้อมูลแบบเรียลไทม์ไปยังแพลตฟอร์มการวิเคราะห์บนคลาวด์ที่ระบุข้อบกพร่องที่กำลังพัฒนาก่อนที่จะทำให้เกิดการหยุดทำงานโดยไม่ได้วางแผน — การเปลี่ยนการบำรุงรักษาจากปฏิกิริยาตอบสนองไปสู่การคาดการณ์ และลดการหยุดทำงานโดยไม่ได้วางแผนได้สูงสุดถึง 30–50% ในสิ่งอำนวยความสะดวกสำหรับผู้รับบุตรบุญธรรมในช่วงแรก
