เครื่องดัดท่อ NC —การดัดด้วยการควบคุมเชิงตัวเลข—หมายถึงการใช้เครื่องดัดท่อที่ควบคุมด้วยตัวเลข ซึ่งดำเนินการคำสั่งการดัดที่ตั้งโปรแกรมไว้เพื่อปรับรูปร่างท่อและท่อโลหะให้เป็นมุมที่แม่นยำและการกำหนดค่าแบบหลายแกน แตกต่างจากระบบ CNC เต็มรูปแบบ (ซึ่งใช้การตอบสนองแบบเซอร์โวแบบวงปิดบนทุกแกน) โดยทั่วไปแล้ว เครื่องดัดท่อ NC จะใช้การผสมผสานระหว่างการควบคุมแบบดิจิตอลแบบกึ่งเปิดแบบวงและระบบขับเคลื่อนแบบไฮดรอลิกหรือเซอร์โว เพื่อให้เกิดการดัดงอที่มีความแม่นยำสูงด้วยต้นทุนอุปกรณ์ที่เข้าถึงได้ง่ายกว่า

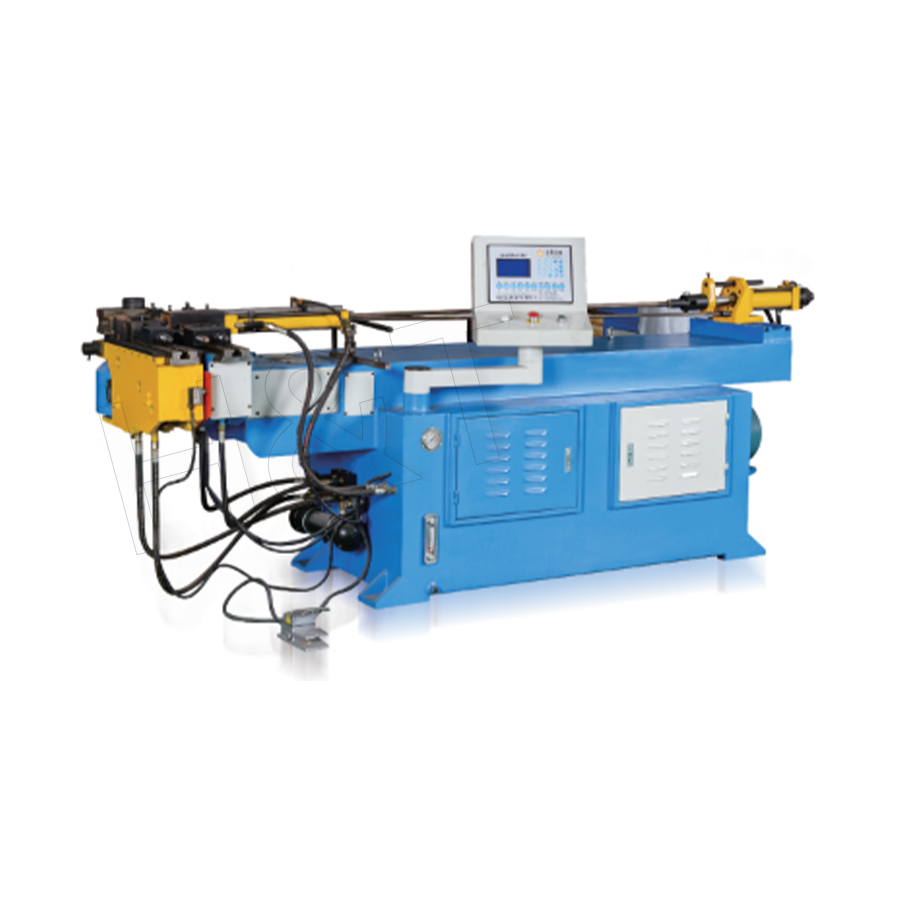

เครื่องดัดท่อแบบหัวเดียว NC ผสมผสานกลไก ระบบไฟฟ้า ระบบไฮดรอลิก และการควบคุมแบบดิจิทัลไว้ในแพลตฟอร์มแบบครบวงจร ใช้แม่พิมพ์ดัดแบบหมุนเพื่อลมและสร้างรูปร่างของท่อ และรองรับการควบคุมการเชื่อมโยงแบบหลายแกน ช่วยให้ผู้ปฏิบัติงานป้อนเส้นทางการดัดท่อ 3D ที่ซับซ้อนได้โดยตรงบนหน้าจอควบคุม ระบบจะคำนวณและดำเนินการตามลำดับการดัดโดยอัตโนมัติ ทำให้สามารถตัดเฉือนได้อย่างราบรื่นตั้งแต่ข้อต่อท่อ 2D แบบธรรมดาไปจนถึงข้อต่อท่อ 3D ที่ซับซ้อน มัน โครงสร้างหัวเดียว ส่งผลให้เครื่องจักรมีขนาดกะทัดรัดมากขึ้นโดยมีจุดศูนย์ถ่วงต่ำกว่า ทำให้เหมาะอย่างยิ่งกับสภาพแวดล้อมการตัดเฉือนที่มีความแม่นยำซึ่งมีพื้นที่จำกัดหรือข้อกำหนดสำหรับความแข็งแกร่งของโครงสร้างสูง
หลักการทำงานของเครื่องดัดท่อ NC หัวเดียว
ลำดับการดัดงอของเครื่องจักร NC หัวเดียวเป็นไปตามกระบวนการที่มีโครงสร้าง โดยแต่ละแกนจะทำหน้าที่ที่กำหนดไว้ภายในวงจรโดยรวม:
- การโหลดและการหนีบท่อ: ใส่ท่อเข้าไปในหัวจับหรือมือจับและยึดไว้อย่างแน่นหนา แคลมป์ดายปิดแนบกับท่อใกล้กับดายดัด ป้องกันการลื่นไถลระหว่างการโค้งงอ
- การวางตำแหน่งฟีด (แกน Y): แท่นเลื่อนจะเลื่อนท่อไปยังระยะห่างที่ตั้งโปรแกรมไว้จากเส้นกึ่งกลางของแม่พิมพ์โค้งงอ—เพื่อสร้างจุดสัมผัสสำหรับการโค้งงอที่กำลังจะมาถึง
- การหมุนท่อ (แกน B): ท่อหมุนไปในทิศทางเชิงมุมที่ถูกต้องสำหรับระนาบโค้งถัดไป สำหรับชิ้นส่วน 2D แกนนี้จะยังคงคงที่ สำหรับชิ้นส่วนหลายระนาบ 3D การจัดทำดัชนีแกน B ที่แม่นยำระหว่างส่วนโค้งถือเป็นสิ่งสำคัญ
- การดัด (แกน C): แขนดัดจะหมุนไปรอบๆ แม่พิมพ์ โดยดึงท่อเข้าสู่มุมโค้งที่ตั้งโปรแกรมไว้ ระบบ NC ใช้การโค้งงอเกินที่คำนวณไว้ล่วงหน้าเพื่อชดเชยการสปริงกลับ
- การรื้อถอนเครื่องมือ: แคลมป์ดาย ดายแรงดัน และ (หากใช้) แมนเดรลหดกลับ แขนดัดจะกลับสู่ตำแหน่งเดิม และท่อจะเคลื่อนไปข้างหน้าเพื่อโค้งงอครั้งถัดไป
วงจรนี้จะทำซ้ำสำหรับแต่ละโค้งในโปรแกรม เครื่องดัด NC ทั่วไปจะทำให้ท่อน้ำหล่อเย็นรถยนต์ 6 โค้งเสร็จในเวลาประมาณ 45–90 วินาที ขึ้นอยู่กับเส้นผ่านศูนย์กลางท่อและจำนวนตำแหน่งแกน B ที่ต้องการ
ข้อดีของการออกแบบหัวเดียวของ NC
ขนาดกะทัดรัดและความแข็งแกร่งของโครงสร้างสูง
สถาปัตยกรรมแบบหัวเดียวจะรวมแรงดัดงอทั้งหมดไว้ที่จุดเดียวบนโครงเครื่องจักร ทำให้มีการออกแบบที่มีขนาดเล็กลงและมีขนาดกะทัดรัดมากขึ้นเมื่อเทียบกับทางเลือกแบบหลายหัว ความสูงที่ลดลงจะลดจุดศูนย์ถ่วงของเครื่องลง ปรับปรุงความแข็งแกร่งภายใต้ภาระการโค้งงอ และลดข้อผิดพลาดเชิงมุมที่เกิดจากการสั่นสะเทือน โดยทั่วไปความต้องการพื้นที่จะเป็นเช่นนั้น น้อยลง 30–50% กว่าการกำหนดค่าแบบหลายหัวที่เทียบเท่ากัน
การเข้าสู่เครื่องดัดท่อ NC ที่มีความแม่นยำสูงอย่างคุ้มค่า
เครื่องจักรแบบหัวเดียวของ NC มีต้นทุนการซื้อต่ำกว่าระบบ CNC แบบไฟฟ้าทั้งหมดอย่างมาก—โดยทั่วไป 40-60% ของราคา ของโมเดล CNC ที่เทียบเคียงได้ ในขณะที่ยังคงให้การควบคุมแบบดิจิตอลหลายแกน ความสามารถในการทำซ้ำที่เพียงพอสำหรับการใช้งานด้านยานยนต์และอุตสาหกรรมทั่วไปส่วนใหญ่ และความสามารถในการจัดเก็บและเรียกคืนโปรแกรมการผลิตหลายร้อยรายการ
การเขียนโปรแกรมเส้นทาง 3 มิติจากหน้าจอควบคุม
ผู้ปฏิบัติงานสามารถป้อนค่า Y (ระยะป้อน), B (มุมการหมุน) และ C (มุมโค้งงอ) สำหรับการโค้งงอแต่ละครั้งได้โดยตรงบนแผงควบคุม NC ระบบจะคำนวณการแก้ไขการสปริงกลับตามข้อมูลวัสดุที่เก็บไว้ล่วงหน้า และดำเนินการลำดับการดัดงอ 3D เต็มรูปแบบโดยอัตโนมัติ โปรแกรมจัดเก็บสำหรับ โปรแกรมชิ้นส่วน 200 รายการขึ้นไป เป็นมาตรฐาน ช่วยให้สามารถเปลี่ยนหมายเลขชิ้นส่วนได้อย่างรวดเร็วโดยไม่ต้องตั้งค่าใหม่ด้วยตนเอง
เหมาะสำหรับสภาพแวดล้อมที่มีความแม่นยำและมีพื้นที่จำกัด
การออกแบบหัวเดียวที่มีโปรไฟล์ต่ำและมีความแข็งแกร่งสูงมีคุณค่าอย่างยิ่งในการผลิตเครื่องมือที่มีความแม่นยำและการผลิตชิ้นส่วนการบินและอวกาศ ซึ่งจะต้องลดการสั่นสะเทือนที่เกิดจากเครื่องจักรให้เหลือน้อยที่สุด และพื้นที่บนพื้นอยู่ในระดับพรีเมี่ยม ส่วนยื่นที่ลดลงของหัวดัดงอเดี่ยวยังช่วยเพิ่มความแม่นยำทางเรขาคณิตบนท่อยาวที่มีการโค้งงอที่มีระยะห่างกันอย่างใกล้ชิด ซึ่งการกำหนดค่าแบบหลายหัวอาจทำให้เกิดข้อผิดพลาดในการจัดตำแหน่ง
ข้อมูลจำเพาะประสิทธิภาพของเครื่องดัดท่อ NC
| พารามิเตอร์ | NC หัวเดียวทั่วไป | ความสำคัญ |
|---|---|---|
| ช่วง OD ของท่อ | Ø6 – Ø76 มม | ครอบคลุมท่อยานยนต์และท่ออุตสาหกรรมทั่วไป |
| ความแม่นยำของมุมโค้ง | ±0.3° | เพียงพอสำหรับการใช้งานระบบไฮดรอลิกและยานยนต์ส่วนใหญ่ |
| ความแม่นยำของความยาวฟีด | ±0.3 มม | ควบคุมระยะสัมผัสระหว่างโค้ง |
| จำนวนแกนควบคุม | 3–5 | Y, B, C แรงดันตายและแคลมป์ |
| การจัดเก็บโปรแกรม | 200 โปรแกรม | การเรียกคืนอย่างรวดเร็วสำหรับการผลิตที่มีส่วนผสมสูง |
| มุมโค้งงอสูงสุดต่อการผ่าน | 190° | เปิดใช้งานรูปแบบ U-bend และเกิน 180° |
การใช้งานในอุตสาหกรรมของเครื่องดัดท่อ NC
การผลิตชิ้นส่วนยานยนต์
เครื่องดัดท่อ NC แบบหัวเดียวใช้กันอย่างแพร่หลายในซัพพลายเออร์ยานยนต์ระดับ 2 และ 3 เพื่อผลิตท่อน้ำมันเชื้อเพลิง ท่อเบรก ท่อน้ำหล่อเย็น และท่อแชสซี การรวมกันของการควบคุมแบบดิจิตอลหลายแกนมีความแม่นยำเพียงพอ ( ±0.3° มุมโค้งงอ) และต้นทุนอุปกรณ์ที่ต่ำกว่าทำให้เป็นตัวเลือกที่ต้องการ โดยที่ข้อกำหนดความคลาดเคลื่อนที่ยอมรับได้ต่อชิ้นส่วนไม่ต้องการความแม่นยำของเซอร์โวลูปเต็มรูปแบบของเครื่องจักรซีเอ็นซีที่ใช้ไฟฟ้าทั้งหมด
การผลิตเครื่องมือแพทย์และความแม่นยำ
การออกแบบหัวเดียวขนาดกะทัดรัดและโครงสร้างลดแรงสั่นสะเทือนทำให้เครื่องดัด NC เหมาะสำหรับการดัดท่อที่มีเส้นผ่านศูนย์กลางเล็กในส่วนประกอบของอุปกรณ์ทางการแพทย์ (เพลาเอนโดสโคป ท่อเครื่องมือผ่าตัด) และเครื่องมือที่มีความแม่นยำ ซึ่งความเสถียรทางกลของเครื่องดัดส่งผลโดยตรงต่อคุณภาพของชิ้นส่วน Tube OD ในการใช้งานเหล่านี้โดยทั่วไปจะอยู่ในช่วง Ø4–Ø25 มม ด้วยความคลาดเคลื่อนเชิงมุมที่แคบ
การผลิตชิ้นส่วนการบินและอวกาศ
สำหรับส่วนประกอบไฮดรอลิกและท่อเชื้อเพลิงสำหรับการบินและอวกาศ เครื่องดัดท่อ เอ็นซี ให้ความแม่นยำและความสามารถในการตรวจสอบย้อนกลับของโปรแกรมตามมาตรฐานคุณภาพ เช่น AS9100 ผู้ปฏิบัติงานสามารถจัดเก็บและเรียกคืนพารามิเตอร์สปริงแบ็คเฉพาะของวัสดุสำหรับไทเทเนียม สเตนเลส และอะลูมิเนียมอัลลอยด์ เพื่อให้มั่นใจว่าผลลัพธ์การโก่งตัวสม่ำเสมอทั่วทั้งล็อตวัสดุโดยมีคุณสมบัติทางกลที่แตกต่างกันเล็กน้อย
ท่ออุตสาหกรรมทั่วไปและ HVAC
การดัดท่อทองแดงแบบทำความเย็น การผลิตสายไฮดรอลิกทางอุตสาหกรรม และการขึ้นรูปท่อเฟอร์นิเจอร์ ล้วนได้รับประโยชน์จากความสมดุลของความแม่นยำ ความยืดหยุ่น และต้นทุนของ NC หัวเดียว ร้านขายงานให้ความสำคัญกับความสามารถในการจัดเก็บโปรแกรมหลายร้อยโปรแกรมสำหรับส่วนต่างๆ ของลูกค้า และเรียกคืนได้ทันที ช่วยลดเวลาการตั้งค่าระหว่างงานต่างๆ
เครื่องดัดท่อ NC เทียบกับเครื่องดัด CNC: การเลือกเทคโนโลยีที่เหมาะสม
การตัดสินใจระหว่างเครื่องดัด NC และ CNC ขึ้นอยู่กับข้อกำหนดความทนทานต่อชิ้นส่วน ปริมาณการผลิต ความซับซ้อนของชิ้นส่วน และงบประมาณเป็นหลัก เทคโนโลยีทั้งสองมีความเหมาะสมสำหรับกลุ่มตลาดที่แตกต่างกัน:
- เลือกเครื่องดัดท่อ NC เมื่อ: ยอมรับความคลาดเคลื่อนของมุมโค้งงอ ±0.3° ได้ ชิ้นส่วนมีความโค้งมากถึง 8–10 โค้ง ปริมาณการผลิตอยู่ในระดับปานกลาง (5,000–50,000 ชิ้นต่อกะต่อปีต่อหมายเลขชิ้นส่วน) และงบประมาณเงินทุนเป็นข้อจำกัดหลัก
- เลือกการดัดด้วยไฟฟ้า CNC ทั้งหมด เมื่อ: ข้อกำหนดความคลาดเคลื่อนคือ ±0.1° หรือเข้มงวดกว่า ชิ้นส่วนต้องใช้แม่พิมพ์หลายกอง (2–4 รัศมีต่อส่วน) จำเป็นต้องมีการผลิตอัตโนมัติปริมาณมากพร้อมบูรณาการด้วยหุ่นยนต์ หรือการควบคุมเซอร์โวแบบวงปิดเต็มรูปแบบได้รับคำสั่งจากมาตรฐานคุณภาพ
สำหรับซัพพลายเออร์ด้านยานยนต์ระดับกลางและร้านขายงานที่มีความแม่นยำ เครื่องจักร NC หัวเดียวคือโซลูชันที่คุ้มค่าคุ้มราคา โดยให้การควบคุมแบบดิจิทัล การจัดเก็บโปรแกรม และความสามารถในการทำซ้ำโดยลงทุนเพียงเล็กน้อยสำหรับระบบ CNC แบบเซอร์โวเต็มรูปแบบ
คำถามทั่วไปเกี่ยวกับเครื่องดัดท่อ NC
เครื่องดัดท่อ NC สามารถจัดการกับรูปทรงท่อหลายระนาบ 3 มิติได้หรือไม่
ใช่. เครื่องจักร NC แบบหัวเดียวที่มีแกน B (การหมุนท่อ) สามารถสร้างโครงท่อแบบหลายระนาบ 3D เต็มรูปแบบได้โดยการหมุนท่อไปยังการวางแนวเชิงมุมที่ถูกต้องระหว่างส่วนโค้ง ผู้ปฏิบัติงานป้อนค่า Y, B และ C สำหรับการโค้งงอแต่ละครั้งในการควบคุม NC และเครื่องจะดำเนินการตามลำดับโดยอัตโนมัติ อะไหล่ที่มีมากถึง โค้ง 8–12 ในหลายระนาบ มีการผลิตเป็นประจำด้วยเครื่อง NC หัวเดียว
ฉันจะตั้งค่าการชดเชยการสปริงกลับบนเครื่องดัด NC ได้อย่างไร
การชดเชยการสปริงกลับบนเครื่อง NC โดยทั่วไปจะตั้งค่าโดยการดัดชิ้นงานทดลอง วัดมุมจริงหลังการสปริงกลับ และป้อนแฟกเตอร์แก้ไขลงในส่วนควบคุม ระบบ NC จะเพิ่มการแก้ไขนี้ให้กับโค้งที่ตามมาทั้งหมดสำหรับโปรแกรมนั้น เมื่อกำหนดไว้สำหรับการรวมวัสดุและรัศมีที่กำหนดแล้ว ปัจจัยการแก้ไขจะถูกจัดเก็บไว้กับโปรแกรมและนำไปใช้โดยอัตโนมัติกับการดำเนินการผลิตในอนาคต โดยจะขจัดคุณสมบัติซ้ำเมื่องานเดิมซ้ำ
เครื่องดัดไฮดรอลิก NC ต้องการการบำรุงรักษาอะไรบ้าง
งานบำรุงรักษาที่สำคัญได้แก่: เปลี่ยนน้ำมันไฮดรอลิกและตัวกรองทุกครั้ง 2,000 ชั่วโมงการทำงาน ; การหล่อลื่นแบริ่งแขนโค้งและรางแคร่ทุกๆ 500 ชั่วโมง การตรวจสอบและการเปลี่ยนพื้นผิวการสึกหรอของเครื่องมือ (เม็ดมีดหนีบ แผ่นแม่พิมพ์แรงดัน) ทุกๆ 50,000–200,000 รอบการดัดงอ ขึ้นอยู่กับการเสียดสีของวัสดุ และการตรวจสอบการสอบเทียบเครื่องเข้ารหัสมุมทุกไตรมาส โดยทั่วไปโปรแกรมการบำรุงรักษาเชิงป้องกันที่มีโครงสร้างจะช่วยลดการหยุดทำงานโดยไม่ได้วางแผนไว้ได้ 40–60% .
