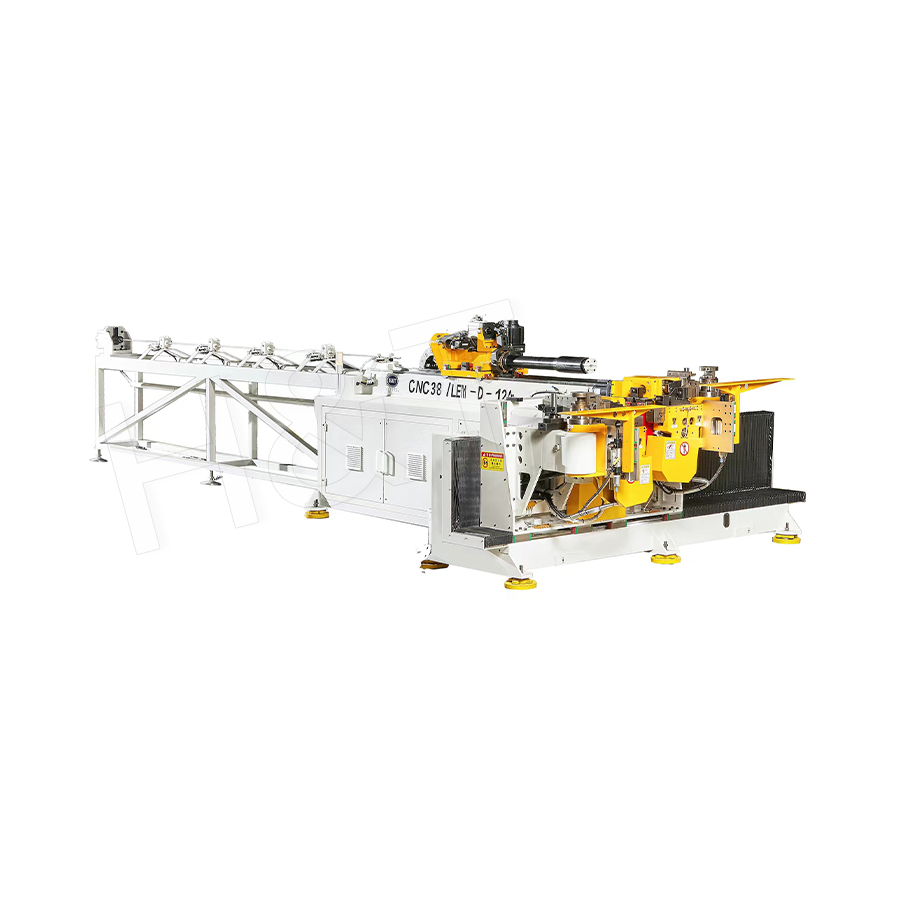

เครื่องดัดท่อ CNC หมายถึงกระบวนการใช้เทคโนโลยีการควบคุมเชิงตัวเลขด้วยคอมพิวเตอร์ (CNC) เพื่อดัดท่อและท่อโลหะให้เป็นมุม รัศมี และรูปทรงเรขาคณิตที่กำหนดไว้ล่วงหน้าอย่างแม่นยำ เครื่องดัดท่อ CNC ผสานรวมระบบขับเคลื่อนเซอร์โวเต็มรูปแบบเข้ากับโครงสร้างทางกลที่มีความแม่นยำ ซึ่งรวมถึงแม่พิมพ์ดัด ดายแคลมป์ ดายแรงดัน แมนเดรล และดายไวเปอร์ ทั้งหมดนี้ประสานงานแบบเรียลไทม์โดยตัวควบคุม CNC เพื่อดำเนินการลำดับการดัดที่ซับซ้อนโดยอัตโนมัติและทำซ้ำได้
เครื่องดัดท่อ CNC เป็นสิ่งที่ขาดไม่ได้ในสายการผลิตอัตโนมัติสมัยใหม่ในอุตสาหกรรมชิ้นส่วนยานยนต์ การต่อเรือ ท่อส่งพลังงาน การบินและอวกาศ และอุตสาหกรรมเครื่องมือที่มีความแม่นยำ ความสามารถในการรันโปรแกรมการดัด 3D ที่ซับซ้อนและหลายรัศมีจากการตั้งค่าเพียงครั้งเดียว โดยไม่ต้องจิ๊กใหม่ด้วยตนเอง ทำให้พวกมันกลายเป็นเทคโนโลยีที่เลือกใช้ในทุกที่ที่รูปทรงของท่อ ปริมาณงาน และความสม่ำเสมอของคุณภาพมีความสำคัญ
เครื่องดัดท่อ CNC ทำงานอย่างไร

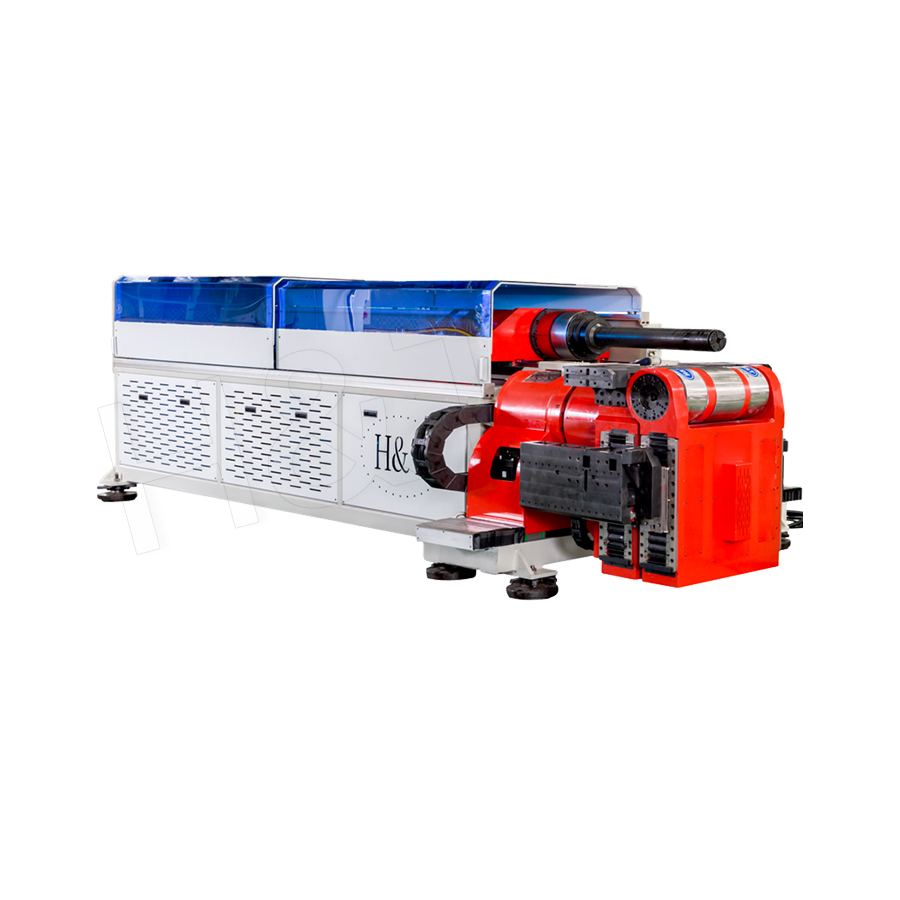

ที่ เครื่องดัดท่อ CNC กระบวนการถูกควบคุมโดยลำดับการประสานงานของแกนที่ควบคุมด้วยเซอร์โว สำหรับหัวเดียวทั่วไป เครื่องดัดท่อ CNC แกนควบคุมประกอบด้วย:
- แกน Y (ฟีดแคร่): เลื่อนท่อไปยังตำแหน่งโค้งที่ตั้งโปรแกรมไว้ตามแกนตามยาวของท่อ
- แกน B (การหมุนท่อ): หมุนท่อไปยังการวางแนวเชิงมุมที่ถูกต้องก่อนการโค้งงอแต่ละครั้ง ช่วยให้สามารถลำดับการโค้งงอ 3D แบบหลายระนาบได้ ซึ่งเป็นคุณลักษณะสำคัญสำหรับ เครื่องดัดท่อ การจัดการชิ้นส่วนที่ซับซ้อน
- แกน C (มุมโค้งงอ): ขับเคลื่อนแขนดัดและตายผ่านมุมโค้งของเป้าหมาย พร้อมการชดเชยการโค้งงอเกินสปริงกลับอัตโนมัติที่ใช้โดยระบบ CNC
- แกนดายแรงดันและแกนดายแคลมป์: ใช้การหนีบที่ควบคุมและแรงเพิ่มตามแนวแกนระหว่างการดัดงอเพื่อจัดการผนังบางและป้องกันการย่น เพื่อให้มั่นใจในคุณภาพสำหรับทั้งสอง เครื่องดัดท่อ CNCs และเทคโนโลยีการขึ้นรูปท่ออื่นๆ
- แกนแมนเดรล: วางตำแหน่งแกนภายในเพื่อรองรับรูท่อที่จุดโค้งงอ ป้องกันการยุบตัวเมื่อโค้งงอในรัศมีแคบ โดยเฉพาะอย่างยิ่งใน เครื่องดัดท่อ สำหรับท่ออ่อนหรือท่อแรงดันสูง
ที่ CNC controller executes the full bend sequence—Y, B, C, clamp, pressure die, mandrel—simultaneously and in synchronization, completing each bend in as little as 3–8 วินาที . ตัวอย่างเช่น ท่อเบรกรถยนต์แบบ 10 โค้ง โดยทั่วไปจะประกอบไว้ด้านล่าง 60 วินาที รอบเวลาทั้งหมด แสดงให้เห็นถึงประสิทธิภาพของ เครื่องดัดท่อ CNCs ในการผลิตในปริมาณมาก
เครื่องดัดท่อ CNC แบบ Single-Stack และ Multi-Stack Die
หนึ่งในการตัดสินใจกำหนดค่าที่สำคัญที่สุดใน เครื่องดัดท่อ CNC คือจำนวนกองแม่พิมพ์ที่ติดตั้งบนหัวดัด ตัวเลือกนี้ส่งผลโดยตรงต่อรอบเวลาต่อชิ้นส่วน ต้นทุนเครื่องมือ และความซับซ้อนของชิ้นส่วน ไม่ว่าอุปกรณ์จะใช้เป็นระบบท่อมาตรฐานหรือระบบท่อเฉพาะทางก็ตาม เครื่องดัดท่อ :
เครื่องดัดท่อ CNC แบบ Single-Stack Die
โครงสร้างแบบกองเดียวจะติดตั้งแม่พิมพ์ดัดงอหนึ่งอัน (รัศมีหนึ่งอัน) บนหัวดัด นี่คือการกำหนดค่ามาตรฐานสำหรับชิ้นส่วนที่ส่วนโค้งทั้งหมดมีรัศมีเท่ากัน หรือในกรณีที่ปริมาณการผลิตไม่เหมาะกับการลงทุนด้านเครื่องมือแบบหลายกอง เครื่องจักรแบบเรียงซ้อนมีข้อดีของความเรียบง่าย ต้นทุนเครื่องมือที่ต่ำกว่า และการบำรุงรักษาที่ง่ายดาย มีการใช้กันอย่างแพร่หลายสำหรับท่อใต้ท้องรถ โครงเฟอร์นิเจอร์ และสายไฮดรอลิกทั่วไปที่มีรัศมีโค้งงอเดียวครอบคลุมความต้องการในการผลิตทั้งหมด รวมถึงการใช้งานต่างๆ เช่น เครื่องดัดท่อ CNC for automotive pipe การผลิต
เครื่องดัดท่อ CNC แบบ Double-Stack, Three-Stack และ Multi-Stack
การกำหนดค่าแม่พิมพ์แบบหลายกองจะติดตั้งรัศมีการโค้งงอที่แตกต่างกันสอง สามหรือมากกว่านั้นบนป้อมปืนทั่วไปหรือหัวดัดแบบเรียงซ้อน ระบบ CNC จะจัดทำดัชนีแม่พิมพ์ที่ถูกต้องสำหรับแต่ละโค้งโดยอัตโนมัติ โดยที่ผู้ปฏิบัติงานไม่ต้องดำเนินการใดๆ ซึ่งช่วยลดความจำเป็นในการหยุดเครื่องจักรและเปลี่ยนเครื่องมือเมื่อชิ้นส่วนต้องมีการโค้งงอที่มีรัศมีต่างกัน ซึ่งเป็นข้อได้เปรียบที่สำคัญสำหรับการประกอบท่อที่ซับซ้อน โดยเฉพาะอย่างยิ่งเมื่อต้องจัดการกับวัสดุ เช่น สแตนเลสใน เครื่องดัดท่อ CNC for stainless steel pipe การใช้งาน ประโยชน์ที่สำคัญ ได้แก่ :
- การลดรอบเวลา: การกำจัดการเปลี่ยนแม่พิมพ์ด้วยตนเองจะช่วยลดเวลารอบการทำงานของชิ้นส่วนทั้งหมดลง 40–70% บนชิ้นส่วนหลายรัศมีเมื่อเปรียบเทียบกับการตั้งค่าสแต็คเดี่ยวตามลำดับ
- ความซับซ้อนของชิ้นส่วน: ช่วยให้สามารถผลิตชิ้นส่วนที่มีรัศมีการโค้งงอที่แตกต่างกัน 2-4 ในรอบโปรแกรมเดียว เช่น รางเชื้อเพลิงยานยนต์ที่ซับซ้อน ท่อร่วมไอเสีย และสายไฮดรอลิกสำหรับการบินและอวกาศ
- การผลิตไร้คนขับ: ด้วยรัศมีทั้งหมดที่มีอยู่ในเครื่องจักร การผลิตชิ้นส่วนที่ซับซ้อนแบบอัตโนมัติเต็มรูปแบบจึงเป็นไปได้เมื่อรวมกับระบบการโหลดอัตโนมัติ
| การกำหนดค่า | Bend Radii ต่อการตั้งค่า | ดีที่สุดสำหรับ | ค่าเครื่องมือ |
|---|---|---|---|
| กองเดียว | 1 | ชิ้นส่วนรัศมีเดียว ปริมาณสูง | ต่ำ |
| ซ้อนสองชั้น | 2 | ท่อยานยนต์ ชุดประกอบ 2 รัศมี | ปานกลาง |
| สามกอง | 3 | ท่อไฮดรอลิก/เชื้อเพลิงที่ซับซ้อน | ปานกลาง-High |
| หลายกอง (4 ) | 4 หรือมากกว่า | การบินและอวกาศ ท่อร่วมหลายรัศมี | สูง |
ข้อดีที่สำคัญของเครื่องดัดท่อ CNC
ความแม่นยำและการทำซ้ำ

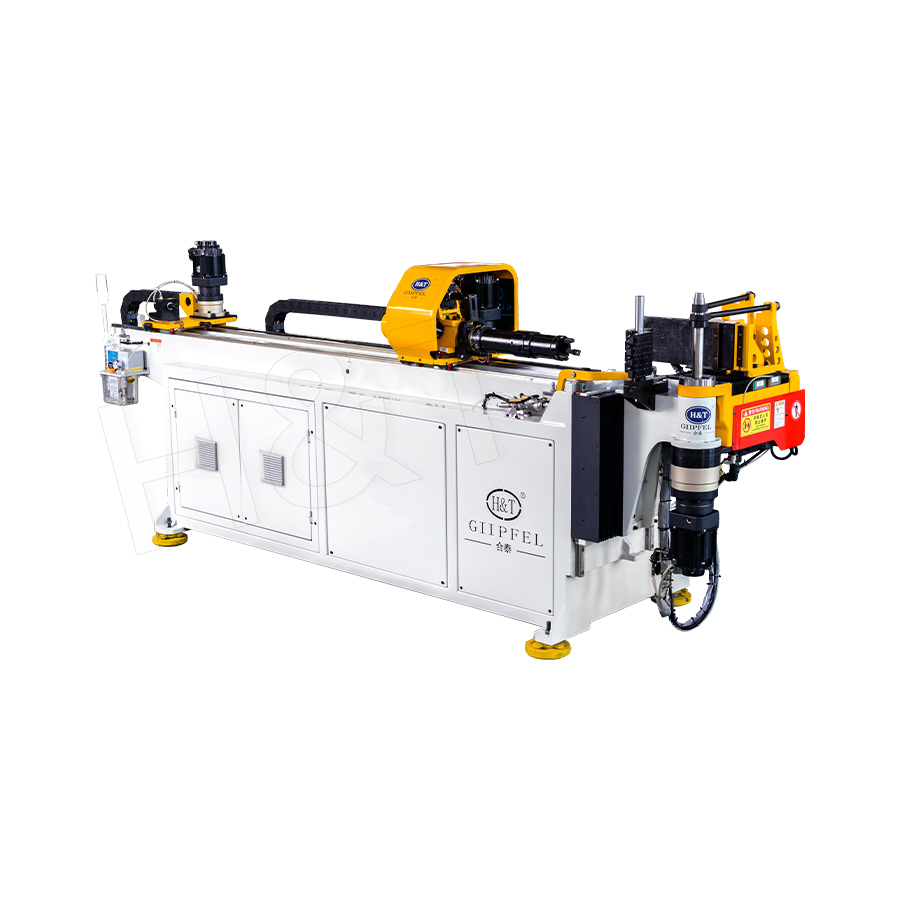

เซอร์โวไดรฟ์แบบเต็มช่วยลดฟันเฟืองและการเคลื่อนตัวของไฮดรอลิกที่มีอยู่ในระบบรุ่นเก่า ทันสมัย เครื่องดัดท่อ CNC บรรลุการทำซ้ำมุมโค้งของ ±0.1° และความแม่นยำของความยาวฟีดแคร่ของ ±0.2 มม —ทำให้สามารถยอมรับบทความแรกและการผลิตที่มั่นคงโดยไม่ต้องมีการปรับเปลี่ยนในช่วงกลาง ความสม่ำเสมอในระดับนี้เป็นสิ่งจำเป็นสำหรับสายเบรกของรถยนต์
การชดเชยสปริงแบ็คอัตโนมัติ
ที่ CNC controller stores material-specific springback coefficients and automatically over-bends each bend by the calculated amount, so the tube springs back to the exact target angle. This eliminates the manual trial-and-error required with NC or manual benders, reducing setup scrap by 60–80% เมื่อเปลี่ยนวัสดุหรือความหนาของผนัง ความสามารถที่มักพบในขั้นสูง เครื่องดัดท่อ CNC .

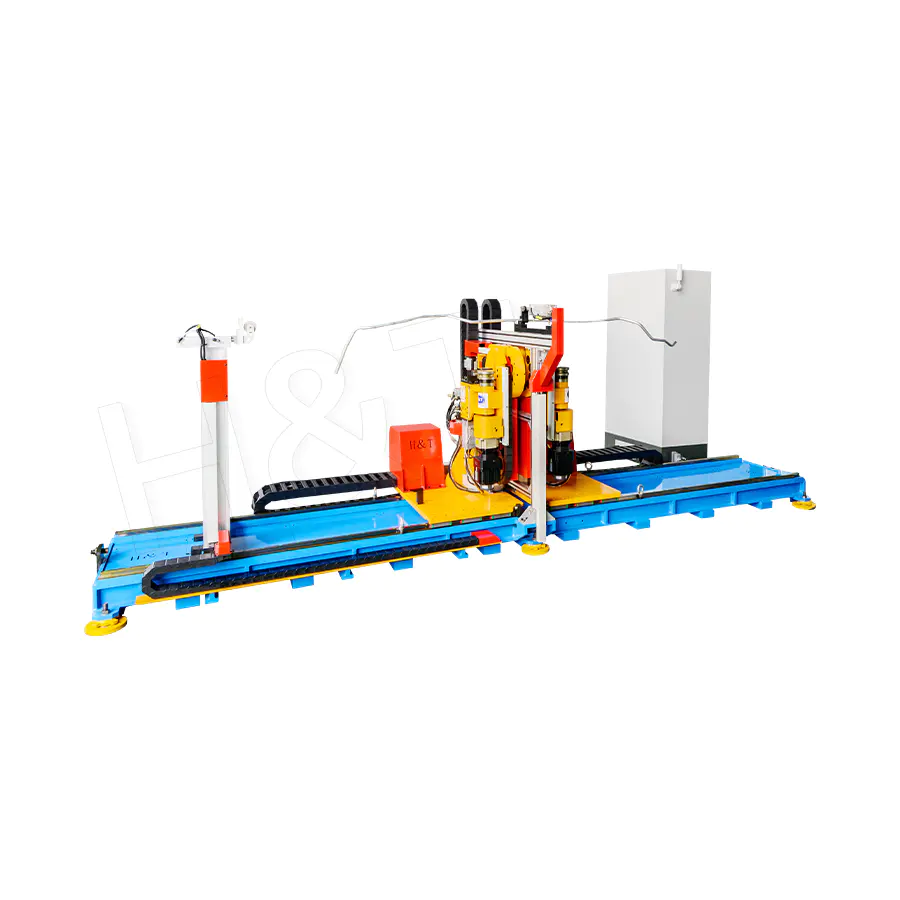

ความสามารถของชิ้นส่วน 3D ที่ซับซ้อน
ผู้ปฏิบัติงานสามารถนำเข้ารูปทรงท่อ 3 มิติได้โดยตรงจากไฟล์ CAD (IGES, STEP) ลงในซอฟต์แวร์การเขียนโปรแกรมออฟไลน์ของเครื่องดัด ซอฟต์แวร์จะคำนวณลำดับการดัดงอ Y-B-C โดยอัตโนมัติ ตรวจสอบการชนกันของเครื่องมือ และสร้างโปรแกรมเครื่องจักร โดยลบการคำนวณแบบแมนนวลทั้งหมดออกจากกระบวนการ อะไหล่ที่มีมากถึง โค้ง 20 ครั้งขึ้นไปในหลายระนาบ สามารถตั้งโปรแกรมและพิสูจน์ได้ภายในวันทำงานเดียว โดยใช้ประโยชน์จากความสามารถที่ทันสมัยได้อย่างเต็มที่ เครื่องดัดท่อ CNC .
บูรณาการกับสายการผลิตอัตโนมัติ
เครื่องดัด CNC ได้รับการออกแบบมาเพื่อใช้งานร่วมกับระบบขนถ่ายด้วยหุ่นยนต์ เครื่องขึ้นรูปปลายน้ำ และสถานีตรวจสอบด้วยภาพ การสื่อสารผ่านโปรโตคอลอุตสาหกรรมมาตรฐาน (EtherCAT, PROFINET) ช่วยให้ผู้ดัดสามารถรับคำสั่งผลิตจาก MES และรายงานพารามิเตอร์การโค้งงอจริงเพื่อตรวจสอบย้อนกลับได้ ซึ่งสนับสนุน ตรวจสอบย้อนกลับชิ้นส่วนได้ 100% จำเป็นในห่วงโซ่อุปทานของยานยนต์ระดับ Tier-1 และการบินและอวกาศ ไม่ว่าจะใช้ เครื่องดัดท่อ CNC หรือก เครื่องดัดท่อ CNC .
เครื่องดัดท่อ CNC เทียบกับ การดัด NC เทียบกับ การดัดด้วยมือ
| คุณสมบัติ | เครื่องดัดท่อ CNC | NC Bending | Manual Bending |
|---|---|---|---|
| ความแม่นยำของมุมโค้ง | ±0.1° | ±0.3–0.5° | ±1–3° |
| การดัดหลายระนาบ 3 มิติ | ใช่ (อัตโนมัติ) | จำกัด | ไม่ |
| การชดเชยสปริงแบ็ค | อัตโนมัติ | กึ่งอัตโนมัติ | ทดลองใช้ด้วยตนเอง |
| รองรับแม่พิมพ์หลายกอง | ใช่ | ไม่ค่อย | ไม่ |
| การนำเข้าโปรแกรม CAD | ใช่ (IGES/STEP) | ไม่ | ไม่ |
| บูรณาการระบบอัตโนมัติ | เต็ม | บางส่วน | ไม่ne |
วัสดุที่ใช้บังคับและข้อมูลจำเพาะของท่อ
เครื่องดัดท่อ CNC เครื่องจักรสามารถประมวลผลวัสดุได้หลายประเภท โดยมีเงื่อนไขว่าแรงจับยึดของเครื่อง แรงบิดในการดัดงอ และเครื่องมือจะต้องสอดคล้องกับคุณสมบัติของวัสดุ ในโรงงานสมัยใหม่หลายแห่ง เครื่องดัดท่อ CNC อัตโนมัติ ช่วยเพิ่มความสม่ำเสมอและความสามารถในการผลิตสำหรับวัสดุประเภทต่างๆ:
- เหล็กกล้าคาร์บอนและเหล็กกล้าโลหะผสมต่ำ: ที่ most common substrate. Good formability for wall thickness-to-OD ratios above 1:30. Standard carbide-insert tooling provides long service life.
- สแตนเลส (304, 316L): อัตราการสปริงกลับและอัตราการชุบแข็งในการทำงานที่สูงขึ้นจำเป็นต้องเพิ่มการชดเชยการโค้งงอและเครื่องมือที่ใช้งานหนักมากขึ้น รัศมีการโค้งงอควรมีอย่างน้อย 2× ท่อ OD เพื่อหลีกเลี่ยงไม่ให้พื้นผิวแตกร้าว
- อลูมิเนียมอัลลอยด์ (6061, 6063): ต้องผ่านการอบอ่อนถึงสภาวะ T0 สำหรับการดัดโค้งที่มีรัศมีแคบ แรงในการขึ้นรูปที่ต่ำกว่าช่วยให้มีความเร็วการดัดงอสูงขึ้น และลดรอบเวลาลงได้ 20–30% เทียบกับเหล็ก OD เดียวกัน
- ทองแดงและทองเหลือง: ความเหนียวที่ดีเยี่ยมช่วยให้สามารถโค้งงอได้อย่างแน่นหนา (R/D ต่ำเพียง 1.0) โดยไม่ต้องใช้แมนเดรลรองรับในรูปแบบผนังบาง ใช้กันอย่างแพร่หลายในการดัดท่อ HVAC และท่อทำความเย็น
- ไทเทเนียม: ต้องใช้วัสดุเครื่องมือพิเศษ การหล่อลื่น และความเร็วในการดัดที่ควบคุมได้ บางครั้งการขึ้นรูปอุ่นที่อุณหภูมิ 200–300°C จำเป็นสำหรับการโค้งงอในรัศมีแคบบนไทเทเนียมเกรด 9
เครื่องดัดแบบหัวเดียว CNC ทั่วไปสามารถจัดการท่อ OD ได้ Ø6 มม. ถึง Ø130 มม โดยมีความหนาของผนังตั้งแต่ 0.5 มม. ถึง 10 มม. ขึ้นอยู่กับขนาดโครงเครื่องและความจุของไดรฟ์ ผู้ซื้อจากทั่วโลกจำนวนมากจัดหาอุปกรณ์เช่น เครื่องดัดท่อ CNC โซลูชันเพื่อสร้างสมดุลระหว่างประสิทธิภาพและความคุ้มค่า
การใช้งานในอุตสาหกรรมของเครื่องดัดท่อ CNC
การผลิตยานยนต์
รถยนต์โดยสารทั่วไปประกอบด้วย ชุดประกอบท่องอ 15–40 ในระบบเบรก เชื้อเพลิง ระบบระบายความร้อนเกียร์ พวงมาลัยเพาเวอร์ และระบบปรับอากาศ สายการผลิตเครื่องดัดท่อ CNC พร้อมแม่พิมพ์หลายชั้นและการขึ้นรูปปลายแบบรวม—มักกำหนดค่าเป็น เครื่องดัดท่อ CNC อัตโนมัติs — ผลิตส่วนประกอบเหล่านี้ในอัตรา 400–1,200 ชุดต่อกะ พร้อมความสามารถในการติดตามพารามิเตอร์การขึ้นรูปอย่างสมบูรณ์
การบินและอวกาศและกลาโหม
สายไฮดรอลิกของเครื่องบินทำงานที่สูงถึง 5,000 PSI ในช่วงอุณหภูมิที่สูงมาก การปั่นและการดัดท่อไทเทเนียมและท่อสแตนเลสด้วย CNC ต้องเป็นไปตามมาตรฐานคุณภาพ AS9100 โดยแต่ละชิ้นส่วนจะมีหมายเลขซีเรียลที่ไม่ซ้ำกันซึ่งเชื่อมโยงกับโปรแกรมการดัดงอ ผู้ปฏิบัติงาน ล็อตวัสดุ และบันทึกการตรวจสอบ
ท่อส่งพลังงานและการต่อเรือ

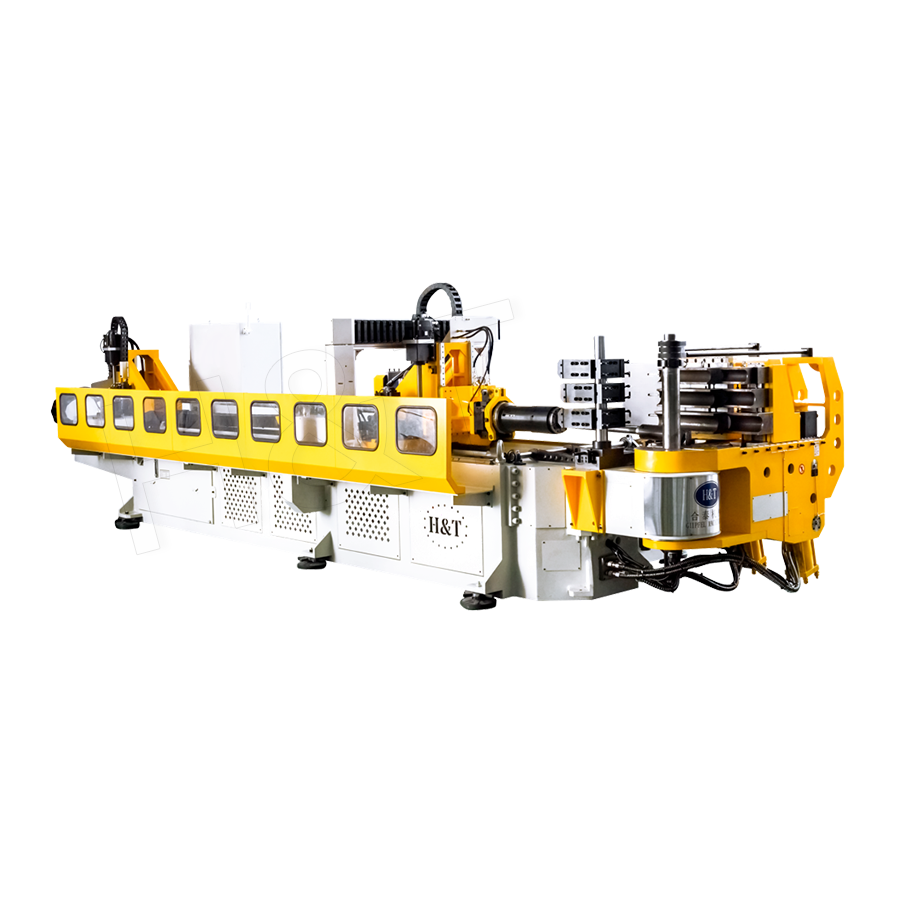

แท่นขุดเจาะนอกชายฝั่ง เรือ LNG และโรงงานแปรรูปทางอุตสาหกรรม จำเป็นต้องมีการโค้งงอของท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ในระบบท่อแรงดันสูง เครื่องดัด CNC สำหรับท่อผนังหนา (OD สูงสุด 168 มม. ผนังสูงสุด 16 มม.) ให้มุมโค้งงอที่แม่นยำและตำแหน่งแกนกลางที่จำเป็นสำหรับการคำนวณความเค้นของท่อและการปฏิบัติตามข้อกำหนดการวาดแบบไอโซเมตริก โดยหลายโครงการใช้อุปกรณ์ที่มาจาก เครื่องดัดท่อ CNC ผู้ผลิต
คำถามทั่วไปเกี่ยวกับเครื่องดัดท่อ CNC
โปรแกรมเครื่องดัดท่อ CNC สร้างจากโมเดล 3D CAD ได้อย่างไร
ที่ 3D tube centerline geometry is exported from CAD software as an IGES or STEP file and imported into the bending machine's offline programming software. The software extracts the Y (feed), B (rotation), and C (bend angle) values for each bend, applies material-specific springback compensation, performs collision simulation between the tube and tooling, and outputs the machine program. First-article setup time is typically reduced to ต่ำกว่า 30 นาที สำหรับชิ้นส่วน 10 โค้งโดยใช้ขั้นตอนการทำงานนี้
อะไรเป็นสาเหตุของมุมโค้งงอบนเครื่องดัด CNC ที่ไม่สอดคล้องกัน และจะแก้ไขได้อย่างไร
ที่ most common causes are material springback variation (different material heats having slightly different yield strengths), worn tooling (increased clearances), or clamp/pressure die force drift. Modern CNC systems address this by storing material-specific springback databases, using encoder feedback to verify actual bend angles, and automatically updating the springback correction parameter after each part if an inline angle gauge is integrated.
ฉันต้องใช้แม่พิมพ์จำนวนเท่าใดสำหรับการใช้งานของฉัน?
หากการโค้งงอในทุกชิ้นส่วนที่เครื่องจักรของคุณสร้างรัศมีเท่ากัน แม่พิมพ์แบบกองเดียวก็เพียงพอแล้ว หากชิ้นส่วนต้องการรัศมีที่แตกต่างกันสองรัศมี การซ้อนซ้อนเป็นโซลูชันที่คุ้มค่าที่สุด สำหรับรัศมีสามรัศมีขึ้นไป หรือสำหรับการเปลี่ยนผลิตภัณฑ์บ่อยครั้งสำหรับหมายเลขชิ้นส่วนจำนวนมาก การกำหนดค่าแบบสามหรือหลายสแต็คจะช่วยลดเวลาหยุดทำงานของการเปลี่ยนแปลงและเพิ่มการใช้งานเครื่องจักรให้สูงสุด
รัศมีการโค้งงอต่ำสุดที่สามารถทำได้ด้วยเครื่องดัด CNC คือเท่าใด
ด้วยแมนเดรล ไวเปอร์ดาย และบูสต์การดัด (การบีบอัดท่อตามแนวแกนระหว่างการดัด) รัศมีแนวกึ่งกลางของการดัดงอของ OD ของท่อ 1.0–1.5× สามารถทำได้บนเหล็กกล้าคาร์บอนและทองแดง โดยทั่วไปแล้วสแตนเลสและอลูมิเนียมจะต้องมีขั้นต่ำ 2× เส้นผ่านศูนย์กลางภายนอก เพื่อหลีกเลี่ยงไม่ให้พื้นผิวแตกร้าว รัศมีที่แคบยิ่งขึ้นสามารถทำได้โดยใช้เครื่องมือที่ให้ความร้อนหรือการอบอ่อนตรงกลางระหว่างรอบการดัด
