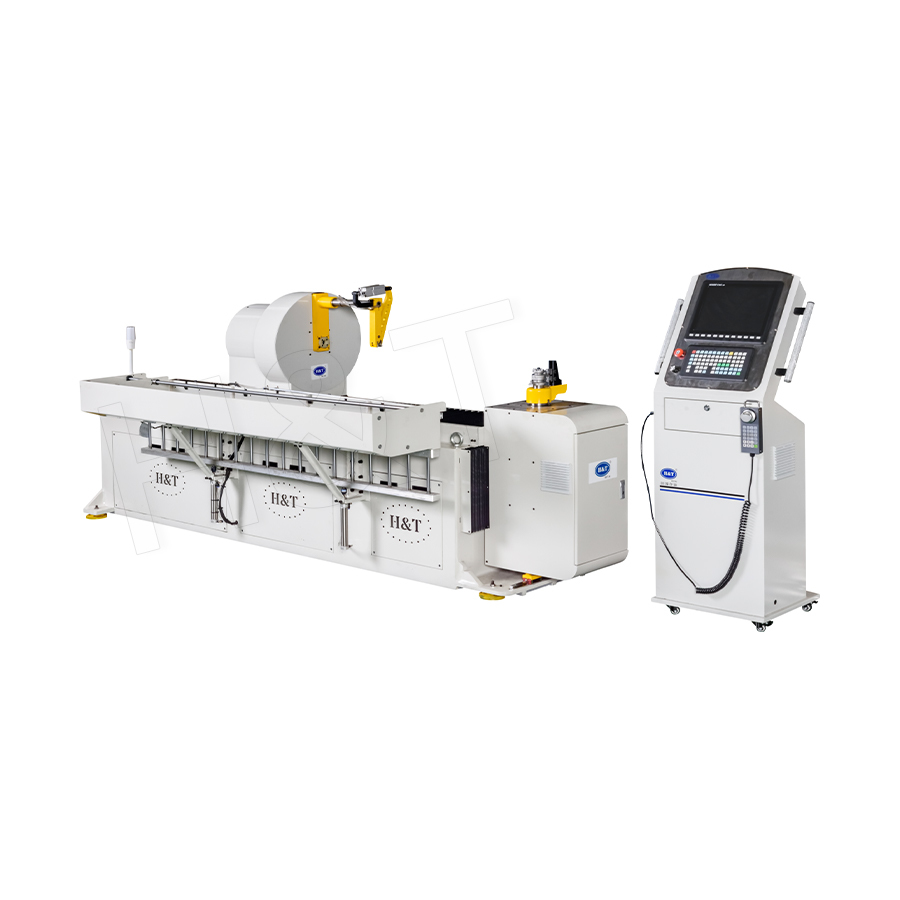

เครื่องดัดลวด —หรือเรียกอีกอย่างว่าการขึ้นรูปลวด เครื่องดัดลวดเหล็ก หรือการขึ้นรูปลวดเหล็ก—เป็นกระบวนการผลิตทางอุตสาหกรรมที่ลวดโลหะ (เหล็ก สแตนเลส ทองแดง เหล็ก อลูมิเนียม หรือลวดโลหะผสมพิเศษ) ถูกขึ้นรูปเป็นการกำหนดค่า 2 มิติหรือ 3 มิติที่กำหนดไว้ล่วงหน้าโดยเครื่องดัดอัตโนมัติหรือกึ่งอัตโนมัติ เครื่องจักรเหล่านี้ใช้หัวดัดที่ขับเคลื่อนด้วยเซอร์โว แขนหมุน และกลไกการป้อนลวดที่มีความแม่นยำเพื่อผลิตตะขอ แหวน วงเล็บ สปริง ตะแกรง เฟรม คลิป และรูปแบบเชิงพื้นที่ที่ซับซ้อนจากสต็อกลวดขดในวงจรการผลิตที่มีความเร็วสูง ต่อเนื่อง และทำซ้ำได้
เครื่องดัดลวดมีตั้งแต่หน่วยขับเคลื่อนลูกเบี้ยว 2D ธรรมดาสำหรับรูปแบบลวดแบนไปจนถึงระบบหลายแกน 3D ที่ควบคุมด้วย CNC อย่างสมบูรณ์ ซึ่งสามารถผลิตรูปร่างเชิงพื้นที่ที่ซับซ้อนด้วย หมุนได้ 360° ไม่จำกัด ของการโก่งศีรษะ เครื่องดัดลวด CNC ระดับไฮเอนด์สามารถทำงานได้ การดัดงอ 30–120 ครั้งต่อนาที ทำให้มีความจำเป็นในการผลิตปริมาณมากสำหรับอุตสาหกรรมยานยนต์ การก่อสร้าง ของใช้ในครัวเรือน เกษตรกรรม และอิเล็กทรอนิกส์
เครื่องดัดท่อทำงานอย่างไร
กระบวนการเครื่องดัดท่อเกี่ยวข้องกับลำดับของการประสานงานที่แม่นยำซึ่งดำเนินการโดยระบบกลไกและการควบคุมหลักของเครื่องจักร:
- การยืดลวด: ลวดที่ป้อนจากม้วนคอยล์จะผ่านเครื่องหนีบผมแบบหลายลูกกลิ้งซึ่งจะขจัดความโค้งที่ตกค้างของคอยล์ และส่งลวดตรงที่ปราศจากแรงตึงไปยังหัวดัด แรงดันลูกกลิ้งที่หนีบผมตรงสามารถปรับได้สำหรับเส้นผ่านศูนย์กลางลวดและวัสดุที่แตกต่างกัน
- การป้อนลวดแบบควบคุมด้วยเซอร์โว: หน่วยป้อนลูกกลิ้งหยิกที่ขับเคลื่อนด้วยเซอร์โวจะเลื่อนลวดโดยการตั้งโปรแกรมเพิ่มขั้นอย่างแม่นยำระหว่างการดัดงอ ความแม่นยำของความยาวฟีดของ ±0.1 มม เป็นมาตรฐานในระบบ CNC ซึ่งกำหนดความยาวส่วนตรงของชิ้นงานสำเร็จรูปโดยตรง
- การทำงานของหัวดัด: หัวดัด—ซึ่งยึดหมุดดัดและเครื่องมือเดือย—จะหมุนตามมุมที่ตั้งโปรแกรมไว้รอบเส้นลวด เพื่อบังคับให้โค้งงอที่จุดสัมผัส บนเครื่อง 2D หัวจะหมุนในระนาบคงที่ บนเครื่อง 3D หัวดัดยังสามารถหมุนรอบแกนตามยาวของเส้นลวด (แกน B) ซึ่งช่วยให้สามารถโค้งงอไปในทิศทางใดก็ได้ในพื้นที่ 3D
- การตัด: หลังจากการโค้งงอครั้งสุดท้าย ชุดตัดแบบรวม (ฟลายอิ้งเฉือนหรือคัตเตอร์กิโยติน) จะแยกชิ้นส่วนที่เสร็จแล้วออกจากการป้อนลวด การตัดจะซิงโครไนซ์กับลำดับการดัดโดยตัวควบคุม CNC ทำให้ความยาวชิ้นส่วนโดยรวมแม่นยำ
- การปลดปล่อย: ชิ้นส่วนที่เสร็จแล้วจะทิ้งลงในถังรวบรวมหรือให้หุ่นยนต์หรือสายพานลำเลียงเลือกเพื่อการประมวลผลขั้นปลายน้ำ (การเชื่อม การเคลือบ การประกอบ)
เครื่องดัดท่อ 2D กับ เครื่องดัดท่อ 3D
ความแตกต่างระหว่างความสามารถของเครื่องดัดท่อแบบ 2D และ 3D เป็นพื้นฐานในการเลือกเครื่องจักรและการออกแบบชิ้นส่วน:
| คุณสมบัติ | เครื่องดัดท่อ 2D | เครื่องดัดท่อ 3D |
|---|---|---|
| งอเครื่องบิน | เครื่องบินลำเดียวเท่านั้น | เครื่องบินหลายลำ (หมุนได้ 360°) |
| ชิ้นส่วนทั่วไป | คลิปแบน, ฉากยึดแบน, แหวน | ตะขอ 3 มิติ สปริง โครงเชิงพื้นที่ ตะกร้า |
| ค่าเครื่อง | ล่าง | สูงกว่า |
| ความซับซ้อนของการเขียนโปรแกรม | แบบธรรมดา (X, Y, มุม) | เชิงซ้อน (X, Y, Z, แกน B, มุม) |
| เสรีภาพทางเรขาคณิตของชิ้นส่วน | จำกัด เฉพาะรูปแบบแบน | เรขาคณิตเชิงพื้นที่ไม่ จำกัด |
| ความเร็ว (ทั่วไป) | 60–120 โค้ง/นาที | 30–80 โค้ง/นาที |
พารามิเตอร์ที่ปรับได้และความยืดหยุ่นในการควบคุม
เครื่องดัดลวด CNC สมัยใหม่ให้การควบคุมพารามิเตอร์ที่ครอบคลุม ช่วยให้เครื่องจักรเดียวกันสามารถรองรับเส้นผ่านศูนย์กลางลวด วัสดุ และรูปทรงของชิ้นส่วนได้หลากหลาย โดยไม่ต้องปรับแต่งกลไกใหม่:
- มุมดัด: ตั้งโปรแกรมได้ตั้งแต่ 1° ถึง 360° ต่อขั้นตอนการดัดงอ ค่าการชดเชยการสปริงกลับจะถูกจัดเก็บไว้ตามวัสดุและเส้นผ่านศูนย์กลางของเส้นลวด โดยจะปรับมุมที่ตั้งโปรแกรมไว้โดยอัตโนมัติเพื่อให้ได้รูปทรงเป้าหมายหลังจากการคืนสภาพแบบยืดหยุ่น
- ความเร็วในการดัด: ความเร็วของหัวดัดที่ควบคุมโดยเซอร์โวสามารถปรับได้ตั้งแต่ช้า (สำหรับการโค้งงอที่แน่นบนวัสดุแข็ง) ไปจนถึงเร็ว (สำหรับการโค้งแบบธรรมดาบนลวดดัด) ความเร็วตัวแปรภายในโปรแกรมชิ้นส่วนเดียวช่วยเพิ่มประสิทธิภาพรอบเวลาโดยไม่เสี่ยงต่อการทำเครื่องหมายที่พื้นผิวหรือการแตกร้าว
- ความยาวป้อนลวด: การเพิ่มฟีดแต่ละครั้งจะกำหนดความยาวของส่วนตรงก่อนโค้งถัดไป การเพิ่มขึ้นอาจมีตั้งแต่ 0.1 มม. ถึงหลายเมตร ในโปรแกรมส่วนเดียว รองรับชิ้นส่วนตั้งแต่คลิปจิ๋วไปจนถึงโครงเฟอร์นิเจอร์ขนาดใหญ่
- รัศมีการดัด: เส้นผ่านศูนย์กลางของหมุดดัดจะกำหนดรัศมีโค้งงอด้านใน ชุดพินที่เปลี่ยนแปลงอย่างรวดเร็วทำให้สามารถสลับรัศมีระหว่างโปรแกรมชิ้นงานได้โดยไม่ต้องหยุดทำงานเป็นเวลานาน
- การหมุนแกน B (เครื่อง 3D): มุมของระนาบการดัดงอที่สัมพันธ์กับแกนลวดสามารถตั้งโปรแกรมได้ในแต่ละขั้นตอนการโค้งงอ ช่วยให้สามารถวางแนวโค้งต่อเนื่องไปในทิศทางใดก็ได้ในพื้นที่ 3D
ฟังก์ชั่นเสริมแบบรวม
เครื่องดัดท่อ เครื่องจักรมักติดตั้งหน่วยประมวลผลเสริมที่จะแปลงให้เป็นเซลล์การผลิตแบบลวดถึงชิ้นส่วนที่สมบูรณ์ ขจัดความจำเป็นในการดำเนินงานขั้นปลายแยกกัน:
- หน่วยตัด: เครื่องตัดแบบฟลายอิ้งเซอร์หรือกิโยตินจะแยกสายไฟในตำแหน่งที่ตั้งโปรแกรมไว้ แรงตัดและระยะห่างของใบมีดจะถูกปรับสำหรับเส้นผ่านศูนย์กลางเส้นลวดและวัสดุแต่ละเส้น เพื่อให้แน่ใจว่าหน้าตัดจะไม่มีเสี้ยน
- หน่วยลบมุม: อุปกรณ์ลบมุมปลายจะลบเสี้ยนและเอียงปลายลวดที่ตัดในแนวเดียวกัน ซึ่งมีความสำคัญอย่างยิ่งต่อความปลอดภัยและคุณภาพการประกอบในส่วนประกอบต่างๆ เช่น โครงอุปกรณ์ทางการแพทย์และรูปแบบลวดบริการอาหาร
- หน่วยเชื่อม: โมดูลการเชื่อมด้วยความต้านทานหรือเลเซอร์จุดสามารถต่อปลายสายไฟหรือทางแยกของลวดไขว้แบบอินไลน์ ทำให้เกิดวงแหวน กริด หรือโครงสร้างตะกร้าแบบปิดโดยไม่ต้องมีสถานีเชื่อมแยกต่างหาก
- ลายนูนและการทำเครื่องหมาย: ม้วนลายนูนหรือหน่วยการมาร์กด้วยเลเซอร์แบบอินไลน์จะใช้หมายเลขชิ้นส่วน รหัสวันที่ หรือลวดลายตกแต่งกับพื้นผิวลวดในระหว่างรอบการขึ้นรูป ซึ่งสนับสนุนการตรวจสอบย้อนกลับและการสร้างความแตกต่างของผลิตภัณฑ์
- ขดและซ้อนอัตโนมัติ: สำหรับการผลิตในปริมาณมาก หน่วยคอยล์หรือเรียงซ้อนแบบรวมจะรวบรวมชิ้นส่วนสำเร็จรูปเป็นมัดที่เป็นระเบียบ พร้อมสำหรับบรรจุภัณฑ์หรือการเคลือบขั้นปลาย โดยไม่ต้องใช้มือคน
วัสดุลวดและช่วงเส้นผ่านศูนย์กลาง
เครื่องดัดท่อมีจำหน่ายในรูปแบบต่างๆ ครอบคลุมเส้นผ่านศูนย์กลางของเส้นลวดตั้งแต่เส้นลวดที่มีความแม่นยำต่ำกว่ามิลลิเมตรไปจนถึงลวดโครงสร้างที่มีน้ำหนักมาก:
- ลวดเหล็กกล้าคาร์บอน (Q195, Q235, SAE 1006–1065): สารตั้งต้นที่พบมากที่สุด ความต้านทานแรงดึงตั้งแต่ 350 N/mm² (ลวดอ่อน) ถึง 1,500 N/mm² (ลวดดึงแข็ง) ต้องใช้แรงดัดงอที่แตกต่างกันอย่างมาก การเลือกใช้เครื่องจักรจะต้องได้รับการจัดอันดับให้เป็นวัสดุที่แข็งที่สุดในส่วนผสมการผลิต
- ลวดสแตนเลส (302, 304, 316): อัตราการสปริงกลับและอัตราการแข็งตัวสูงกว่าเหล็กกล้าคาร์บอน ใช้ในอุปกรณ์แปรรูปอาหาร อุปกรณ์ทางการแพทย์ และการใช้งานทางทะเล โดยปกติแล้วจะต้องมี สปริงแบ็คโอเวอร์โค้งมากขึ้น 15–25% การชดเชยเมื่อเทียบกับลวดเหล็กกล้าคาร์บอนที่เทียบเท่า
- ลวดทองแดงและทองเหลือง: ความเหนียวที่ดีเยี่ยมช่วยให้สามารถโค้งงอได้อย่างแน่นหนาและเกิดรูปแบบ 3 มิติที่ซับซ้อน พบได้ทั่วไปในอุปกรณ์ไฟฟ้า ของตกแต่ง และครีบแลกเปลี่ยนความร้อน แรงขึ้นรูปต่ำเหมาะกับการกำหนดค่าเครื่องจักรน้ำหนักเบา
- ลวดอลูมิเนียม: ใช้ในรูปแบบบรรจุภัณฑ์ ยานยนต์ และลวดการบินและอวกาศ ต้องใช้พื้นผิวสัมผัสของเครื่องมือที่ผ่านการขัดเงาเพื่อป้องกันการขีดข่วนที่พื้นผิวซึ่งอาจทำให้เกิดรอยแตกเมื่อล้าได้
ช่วงกำลังการผลิตมาตรฐานของเครื่องจักร: เส้นผ่านศูนย์กลางของเส้นลวดตั้งแต่ Ø0.3 มม. (ขนาดเล็กที่มีความแม่นยำ) ถึง Ø20 มม. (โครงสร้างหนัก) ขึ้นอยู่กับระดับเครื่องและระดับเฟรม
การใช้งานในอุตสาหกรรม
การก่อสร้างและการเสริมแรง
โกลนเหล็กเส้น สายรัดเสริมคอนกรีต และลวดตาข่ายโครงสร้าง เป็นหนึ่งในการใช้งานเครื่องดัดลวดที่มีปริมาณมากที่สุด เครื่องดัดท่อ 2D แบบอัตโนมัติผลิตโกลนขนาดมาตรฐาน (สี่เหลี่ยมจัตุรัส สี่เหลี่ยม เหลี่ยม) ในอัตรา 1,000–3,000 ชิ้นต่อชั่วโมง มีประสิทธิภาพเหนือกว่าการดัดงอด้วยมืออย่างมาก และมีการเปลี่ยนแปลงขนาดระหว่างชิ้นส่วนเป็นศูนย์
ส่วนประกอบยานยนต์
สปริงโครงเบาะนั่ง ส่วนรองรับพนักพิงศีรษะ ทอร์ชั่นบาร์ฝากระโปรงหลัง โครงใบปัดน้ำฝน และตะขอแขวนท่อไอเสีย ผลิตจากเครื่องดัดท่อแบบ 2 มิติและ 3 มิติในโรงงานระดับ Tier-1 และ Tier-2 ของยานยนต์ มีการผลิตชุดสปริงเบาะนั่งแบบ 3 มิติที่ซับซ้อนพร้อมส่วนโค้งเชิงพื้นที่หลายจุด 15–40 ส่วนต่อนาที บนเครื่องดัดลวด CNC แบบหลายแกน แทนที่การขึ้นรูปด้วยมือที่ใช้เวลานาน
ของใช้ในครัวเรือนและเฟอร์นิเจอร์
โครงรถเข็น ตะกร้าชั้นวางจาน ชั้นวางลวด ตะแกรงย่างบาร์บีคิว และไม้แขวนเสื้อ ล้วนผลิตโดยเครื่องดัดท่อ การผสมผสานระหว่างการเชื่อมและการดัดแบบอินไลน์บนศูนย์ขึ้นรูปลวด CNC ช่วยให้สามารถผลิตโครงสร้างตะกร้าลวดที่ซับซ้อนจากลวดเส้นเดียวในรอบเครื่องเดียว โดยไม่ต้องประกอบด้วยตนเอง
อุปกรณ์การแพทย์และส่วนประกอบที่มีความแม่นยำ
ลวดยึดกระดูก, เครื่องดึงกลับสำหรับการผ่าตัด, โครงสร้างการใส่ขดลวด และหน้าสัมผัสสปริงที่มีความแม่นยำสำหรับขั้วต่ออิเล็กทรอนิกส์ จำเป็นต้องมีความคลาดเคลื่อนมิติของ ±0.05–±0.1 มม บนเส้นลวดขนาดเส้นผ่านศูนย์กลาง 0.3–3 มม. เครื่องดัดท่อ CNC 3D พร้อมการตอบสนองตำแหน่งแบบวงปิดและการตรวจสอบด้วยการมองเห็น บรรลุพิกัดความเผื่อเหล่านี้ในอัตราที่การขึ้นรูปด้วยมือไม่สามารถทำได้
คำถามทั่วไปเกี่ยวกับเครื่องดัดลวด
มุมโค้งงอสูงสุดที่ทำได้ในขั้นตอนเดียวคือเท่าใด
เครื่องดัดลวดส่วนใหญ่สามารถโค้งงอได้ถึง 180° ในขั้นตอนเดียว และหัวแบบพิเศษบางอันหมุนได้ถึง 360° เพื่อสร้างวงแหวนหรือขดที่สมบูรณ์ในการเคลื่อนไหวครั้งเดียว สำหรับการโค้งงอเกิน 180° ซึ่งรูปทรงขัดขวางไม่ให้หัวหมุนเกินจุดนั้น สามารถเปลี่ยนตำแหน่งลวดได้ (การหมุนแกน B) เพื่อเข้าใกล้มุมที่เหลือจากทิศทางตรงกันข้าม
Springback ได้รับการจัดการอย่างไรใน Wire Bending Machine?
การสปริงกลับในเครื่องดัดลวดขึ้นอยู่กับวัสดุลวด เส้นผ่านศูนย์กลาง และอุณหภูมิ ระบบ CNC จะจัดเก็บค่าการแก้ไขสปริงกลับตามการรวมกันของวัสดุ/เส้นผ่านศูนย์กลาง และโค้งงอเกินโดยอัตโนมัติตามจำนวนการชดเชย สำหรับลวดเหล็กดึงแข็งสามารถสปริงกลับได้ 5°–15° ต่อการโค้งงอ 90° ; สำหรับลวดทองแดงอบอ่อน โดยทั่วไปจะมีอุณหภูมิต่ำกว่า 2° การตรวจสอบการทดลองโค้งงอเป็นประจำเมื่อเปลี่ยนล็อตสายไฟทำให้มั่นใจได้ว่าการแก้ไขที่เก็บไว้ยังคงถูกต้องแม่นยำ
เครื่องดัดลวดสามารถจัดการกับลวดเคลือบหรือลวดทาสีได้หรือไม่?
ได้ หากพื้นผิวสัมผัสของเครื่องมือได้รับการขัดเงา และพารามิเตอร์การดัดงอ (ความเร็ว รัศมี) ได้รับการปรับปรุงให้เหมาะสมเพื่อลดแรงเค้นที่พื้นผิวบนสารเคลือบ ลวดเคลือบพีวีซี ลวดสังกะสี และลวดเคลือบอีพ็อกซี่ ล้วนผ่านกระบวนการแปรรูปบนเครื่องดัดลวดเป็นประจำด้วยการออกแบบเครื่องมือที่เหมาะสม อย่างไรก็ตาม การโค้งงอที่มีรัศมีแคบบนลวดเคลือบหนาอาจทำให้เกิดการแตกร้าวของสารเคลือบที่ส่วนโค้งเกิน—รัศมีอย่างน้อยที่สุด เส้นผ่านศูนย์กลางลวด 3× แนะนำสำหรับลวดเคลือบล่วงหน้าเพื่อรักษาความสมบูรณ์ของการเคลือบ
