ที่ ซีรี่ส์การตัดและลบมุมท่อ เป็นโซลูชันการผลิตอัจฉริยะแบบครบวงจรที่ผสมผสานการตัดท่อที่มีความแม่นยำสูงเข้ากับการลบมุมขอบแบบอัตโนมัติ (การเจียระไนและการลบคม) ในขั้นตอนการทำงานที่ซิงโครไนซ์อย่างต่อเนื่อง โดยปกติแล้วซีรีส์นี้จะประกอบด้วยโมดูลหลักสามโมดูล: เลื่อยวงเดือนเซอร์โวเต็ม สำหรับการตัดแบบไร้เสี้ยน เครื่องลบมุม สำหรับการประมวลผลแบบ end-face และ ตัวควบคุมสายการผลิตอัตโนมัติ ที่จัดลำดับและเชื่อมโยงการดำเนินงานทั้งสองอย่าง
ระบบนี้จัดการปัญหาของการตัดด้วยมือแบบดั้งเดิมโดยตรง รวมถึงมุมตัดที่ไม่สอดคล้องกัน ครีบที่มากเกินไป อันตรายด้านความปลอดภัยจากใบมีดหมุน และผลผลิตรายชั่วโมงต่ำ โดยให้ผลลัพธ์คุณภาพสูงที่สามารถทำซ้ำได้ในอัตราปริมาณงานที่วิธีการแบบแมนนวลไม่สามารถเทียบได้ มีการนำไปใช้อย่างกว้างขวางในการผลิตเครื่องจักร ชิ้นส่วนยานยนต์ โครงสร้างพื้นฐานการขนส่งทางรถไฟ และโครงสร้างเหล็กในการก่อสร้าง
กระบวนการตัดและลบมุมทำงานอย่างไร

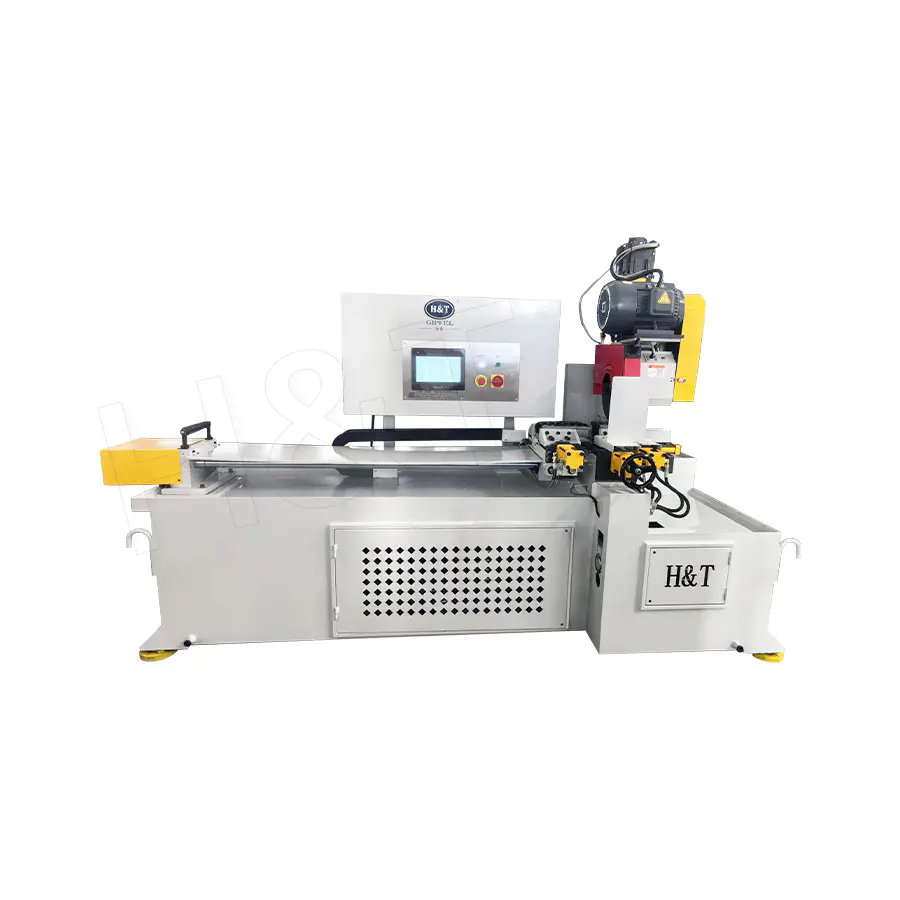

ขั้นตอนที่ 1 – การป้อนและการวางตำแหน่งท่อ
ท่อดิบซึ่งโดยทั่วไปจะมีความยาว 3–12 เมตร จะถูกบรรทุกไปยังสายพานลำเลียงป้อนเข้าหรือโต๊ะลูกกลิ้ง แคร่ป้อนที่ขับเคลื่อนด้วยเซอร์โวจะจับท่อและเลื่อนไปยังตำแหน่งตัดที่ตั้งโปรแกรมไว้ด้วยความแม่นยำของความยาว ±0.2 มม . สำหรับการผลิตที่มีส่วนผสมสูง ระบบควบคุมจะอ่านข้อมูลรายการตัดจากระบบการจัดการการผลิตส่วนกลาง และปรับความยาวฟีดระหว่างคำสั่งซื้อโดยอัตโนมัติ

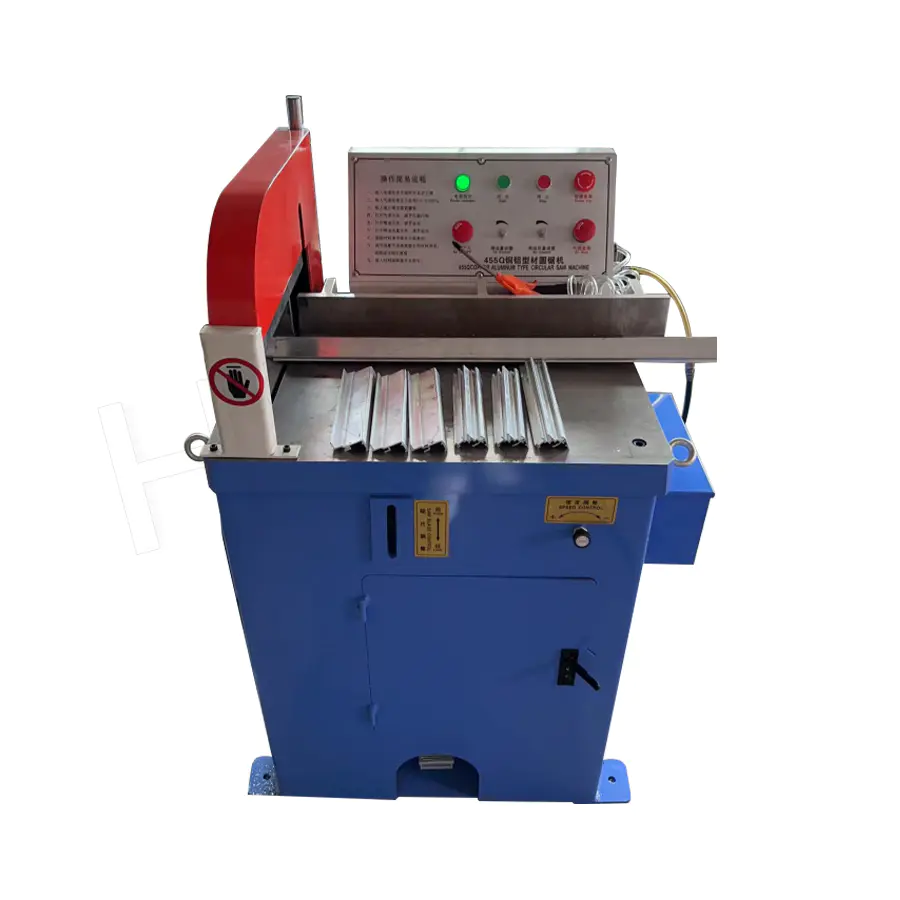

ขั้นตอนที่ 2 – การตัดเลื่อยวงเดือนแบบเซอร์โวอย่างสมบูรณ์
ที่ circular saw unit uses a servo-controlled feed axis to advance the blade into the tube at an optimized infeed rate matched to the tube wall thickness and material. Key technical characteristics include:
- การควบคุมความเร็วใบมีด: ความเร็วของสปินเดิลที่ปรับเปลี่ยนได้ (โดยทั่วไปคือ 1,500–4,500 RPM) จะถูกเลือกโดยอัตโนมัติตามเกรดวัสดุ (เหล็กกล้าคาร์บอน สแตนเลส อลูมิเนียม) เพื่อยืดอายุการใช้งานใบมีดและคุณภาพการตัดให้สูงสุด
- ความตั้งฉากของหน้าตัด: การควบคุมเซอร์โวจะรักษาความเหลี่ยมของหน้าตัดไว้ ภายใน 0.1° ขจัดความเบี่ยงเบนเชิงมุมที่พบบ่อยในระบบเลื่อยแบบแมนนวลหรือแบบนิวแมติก
- การเสียรูปน้อยที่สุด: ที่ cold-sawing process produces no heat-affected zone (HAZ) and negligible tube end deformation, preserving the material's mechanical properties and surface condition at the cut face.
- การเกิดเศษสั้น: รูปทรงใบมีดและอัตราการป้อนที่เหมาะสมจะทำให้เศษสั้นและจัดการได้สะดวก แทนที่จะเป็นเกลียวยาว ลดการพันกันของเศษและความจำเป็นในการกวาดล้างเศษบ่อยครั้ง
ขั้นตอนที่ 3 – ถ่ายโอนอัตโนมัติไปยังการลบมุม
ท่อตัดจะถูกถ่ายโอนโดยอัตโนมัติผ่านสายพานลำเลียงที่ขับเคลื่อนด้วยเซอร์โว ตัวดันชิ้นส่วน หรือการหยิบและวางด้วยหุ่นยนต์ ไปยังสถานีลบมุม ซึ่งช่วยลดการจัดการด้วยตนเองระหว่างการทำงานทั้งสองครั้ง และช่วยให้ท่อตัดมีการวางแนวที่ถูกต้องสำหรับกระบวนการลบมุม
ขั้นตอนที่ 4 – การลบคมและการลบคม
ที่ chamfering machine processes one or both ends of the tube simultaneously (double-end chamfering). A rotating multi-blade chamfering tool or carbide insert cutter produces a precisely angled bevel (typically 30°, 45° หรือมุมที่กำหนดเอง ) ขจัดครีบออกจากรูท่อและเส้นผ่านศูนย์กลางภายนอก และผสมผสานการเปลี่ยนระหว่างหน้าตัดกับผนังท่อ ความกว้างของผิวหน้าและมุมการลบมุมสามารถตั้งโปรแกรมและทำซ้ำได้ ±0.05 มม. และ ±0.5° ตามลำดับ
ข้อได้เปรียบด้านประสิทธิภาพเหนือวิธีการแบบเดิม
| ตัวบ่งชี้ประสิทธิภาพ | ซีรีส์อัตโนมัติ | การตัดแบบแมนนวล / แบบขัด |
|---|---|---|
| ความแม่นยำในการตัดความยาว | ±0.2 มม | ±1–3 มม |
| เสี้ยนตัดหน้า | เล็กน้อย / ไม่มีเลย | สำคัญ; ต้องใช้การลบคมด้วยตนเอง |
| โซนได้รับผลกระทบจากความร้อน | ไม่มี (เลื่อยเย็น) | ปัจจุบัน (มีฤทธิ์กัดกร่อน/ตัดไฟ) |
| ปริมาณงาน (ท่อเหล็ก Ø50 × 3 มม.) | 400–800 ตัด/ชม | 60–120 ตัด/ชม |
| ความเสี่ยงด้านความปลอดภัยของผู้ปฏิบัติงาน | ต่ำ (ปิดล้อม เตรียมพร้อม) | สูง (ใบมีดเผย, ประกายไฟ) |
| ความสม่ำเสมอของมุมลบมุม | ±0.5° | ±3–5° (เครื่องเจียรมือ) |
วัสดุที่ใช้บังคับและข้อมูลจำเพาะของท่อ
ที่ ซีรี่ส์การตัดและลบมุมท่อ ได้รับการออกแบบมาเพื่อจัดการกับวัสดุโลหะและรูปทรงท่อที่หลากหลาย การจับคู่พารามิเตอร์ของเครื่องจักรกับคุณสมบัติของวัสดุถือเป็นสิ่งสำคัญในการยืดอายุการใช้งานเครื่องมือและคุณภาพการตัด:
- เหล็กคาร์บอนและเหล็กโลหะผสม (สูงถึง 1,000 นิวตัน/มม.²): ที่ most common substrate. Standard carbide-tipped circular saw blades provide excellent tool life, typically ตัดได้ 5,000–15,000 ครั้งต่อใบมีด บนท่อผนังบาง
- สแตนเลส (304, 316, 2205 ดูเพล็กซ์): ต้องใช้ความเร็วตัดต่ำลงและการเคลือบใบมีดคาร์ไบด์เกรดสูง (TiAlN) เพื่อจัดการการแข็งตัวของงาน แนะนำให้ใช้น้ำมันตัดกลึงที่มีสารเติมแต่งที่ปราศจากซัลเฟอร์เพื่อป้องกันการปนเปื้อนที่หน้าตัด

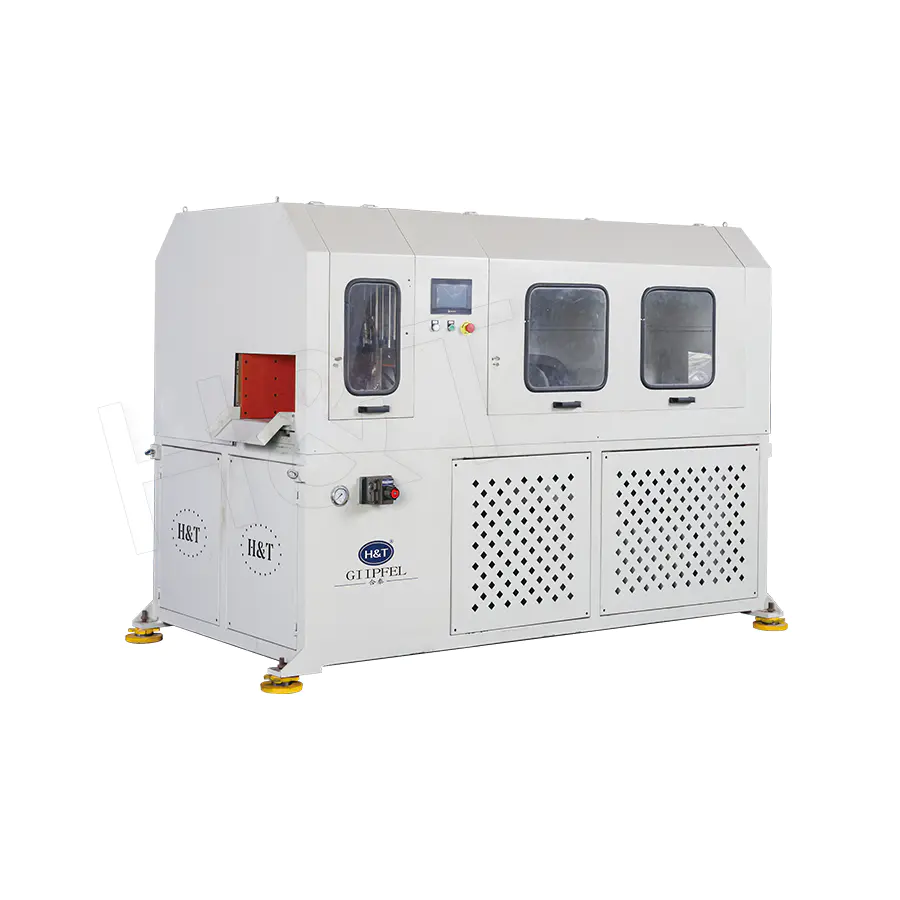

- อลูมิเนียมอัลลอยด์: ความเร็วในการตัดสูง (สูงสุด 4,500 รอบต่อนาที) และรูปทรงใบมีดขัดเงาช่วยป้องกันการสะสมของคมตัด ระยะห่างของเศษมีความสำคัญมากกว่าเนื่องจากอะลูมิเนียมมีแนวโน้มที่จะเกิดรอยเปื้อน
- ทองแดงและทองเหลือง: วัสดุเนื้ออ่อนสามารถตัดได้ง่าย แต่ต้องใช้ใบมีดคมและการจัดการเศษโดยเฉพาะ เพื่อป้องกันไม่ให้เศษเชื่อมซ้ำบนหน้าตัด
ช่วงความจุของเครื่องจักรทั่วไป: เส้นผ่านศูนย์กลางภายนอกจาก Ø10 มม. ถึง Ø220 มม ความหนาของผนังตั้งแต่ 0.5 มม. ถึง 20 มม. และความยาวตัดตั้งแต่ 50 มม. ถึง 6,000 มม. ต่อชิ้น ขึ้นอยู่กับการกำหนดค่าของเครื่องจักร
การใช้งานในอุตสาหกรรม
ส่วนประกอบท่อไอเสียและแชสซีรถยนต์
ท่อไอเสีย โครงขวางของแชสซี และท่อกันสะเทือนต้องการความยาวในการตัดที่แม่นยำและปลายไม่มีเสี้ยนเพื่อให้แน่ใจว่าการประกอบประกอบได้เหมาะสมและคุณภาพของรอยเชื่อม รองรับการตัดและลบมุมแบบอัตโนมัติ การส่งมอบทันเวลา ของส่วนท่อตัดโดยตรงไปยังหุ่นยนต์เชื่อมในสายการประกอบรถยนต์ พร้อมบันทึกการตรวจสอบย้อนกลับเป็นชุดโดยอัตโนมัติ
โครงสร้างการขนส่งทางราง
ท่อโครงสร้างที่ใช้ในโครงรถรางและโครงสร้างรองรับรางต้องเป็นไปตามข้อกำหนดความคลาดเคลื่อนมิติและคุณภาพพื้นผิวที่เข้มงวด การเลื่อยเย็นช่วยขจัดการเปลี่ยนแปลงโครงสร้างระดับจุลภาคที่เกิดจากการตัดเฉือนหรือการตัดด้วยไฟ โดยรักษาความต้านทานความล้าของท่อเหล็กความแข็งแรงสูงที่ใช้ในการใช้งานรางที่มีความสำคัญด้านความปลอดภัย
ชุดประกอบท่อไฮดรอลิกและนิวแมติก
สายไฮดรอลิกแรงดันสูงจำเป็นต้องมีปลายตัดที่เป็นรูปสี่เหลี่ยมจัตุรัสอย่างสมบูรณ์ และไม่มีเศษเสี้ยน เพื่อให้แน่ใจว่าข้อต่อปลอกโลหะหรือข้อต่อสวมอัดจะไม่มีการรั่วซึม เศษเสี้ยนหรือการเบี่ยงเบนเชิงมุมเพียงครั้งเดียวที่หน้าตัดอาจทำให้เกิดความล้มเหลวในการปิดผนึกภายใต้แรงกดดัน ซึ่งนำไปสู่ความล้มเหลวในสนามที่มีค่าใช้จ่ายสูง ความสามารถของซีรีย์ในการยึดความเหลี่ยมของหน้าตัดไว้ 0.1° ทำให้เป็นตัวเลือกมาตรฐานสำหรับผู้ผลิตท่อไฮดรอลิก
งานก่อสร้างและงานโครงสร้างเหล็ก
ส่วนกลวงเชิงโครงสร้างสำหรับโครงอาคาร สะพาน และโรงงานอุตสาหกรรมผลิตในปริมาณมากโดยมีความยาวในการตัดที่แตกต่างกัน สายการผลิตอัตโนมัติที่มีความสามารถรายการตัดแบบตั้งโปรแกรมได้สามารถดำเนินการได้ มีความยาวต่างกันหลายระดับในกะเดียว โดยไม่หยุดการวัดหรือการมาร์กด้วยตนเอง เพื่อเพิ่มเวลาทำงานสูงสุด
บูรณาการการควบคุม CNC และการจัดการการผลิต
ที่ automation controller that links cutting and chamfering modules provides more than simple sequencing—it acts as a production management hub:
- การนำเข้ารายการตัด: ใบสั่งผลิตจะถูกนำเข้าจากระบบ ERP/MES เป็นไฟล์รายการตัด (CSV หรือ XML) และเครื่องจะจัดลำดับการตัดโดยอัตโนมัติเพื่อลดการตัดส่วนที่เหลือและเพิ่มผลผลิตวัสดุให้สูงสุด
- การติดตามอายุการใช้งานเครื่องมือ: ที่ controller monitors cumulative blade cutting time and cut count, alerting the operator to planned blade changes before wear causes quality degradation—preventing out-of-tolerance production.
- รายงานการผลิต: รายงานการผลิตกะ (การตัดเป็นชิ้น ความยาวทั้งหมดที่ประมวลผล เหตุการณ์การหยุดทำงาน การเปลี่ยนใบมีด) จะถูกสร้างขึ้นโดยอัตโนมัติและสามารถส่งออกไปยังระบบการจัดการคุณภาพได้
- การวินิจฉัยระยะไกล: การเชื่อมต่ออีเธอร์เน็ตช่วยให้สามารถเข้าถึงสถานะของเครื่อง บันทึกการแจ้งเตือน และการตั้งค่าพารามิเตอร์จากระยะไกล ช่วยให้ทีมสนับสนุนด้านเทคนิคแก้ไขปัญหาได้เร็วขึ้นโดยไม่ต้องไปเยี่ยมเยียนนอกสถานที่
คำถามทั่วไปเกี่ยวกับซีรีส์การตัดท่อและลบมุม
อะไรคือความแตกต่างระหว่างเลื่อยวงเดือนกับเลื่อยวงเดือนที่ตัดท่อ?
การตัดด้วยเลื่อยวงเดือนให้ความเร็วและคุณภาพหน้าตัดที่สูงขึ้นอย่างเห็นได้ชัดสำหรับการใช้งานกับท่อ เลื่อยวงเดือนสามารถตัดท่อเหล็กกล้าคาร์บอน Ø50 มม. ได้สำเร็จ 3–8 วินาที เทียบกับ 30–90 วินาทีสำหรับเลื่อยวงดนตรี เลื่อยวงเดือนยังให้ความกว้างของร่องแคบกว่า (1.5–3 มม. เทียบกับ 2–4 มม. สำหรับเลื่อยสายพาน) ซึ่งช่วยลดการสิ้นเปลืองวัสดุ อย่างไรก็ตาม เลื่อยวงเดือนเหมาะกว่าสำหรับการตัดส่วนที่มีผนังหนาที่มีเส้นผ่านศูนย์กลางขนาดใหญ่มาก ซึ่งอาจทำให้ขนาดใบมีดกลมใช้งานไม่ได้
เครื่องลบมุมสามารถรองรับการลบมุมทั้ง OD และ ID พร้อมกันได้หรือไม่
ใช่. เครื่องมือลบมุมแบบผสมผสานสมัยใหม่จะประมวลผลมุมเอียงที่มีเส้นผ่านศูนย์กลางภายนอก มุมเอียงที่มีเส้นผ่านศูนย์กลางภายใน และหน้าตัดไปพร้อมๆ กันในการแทงเพียงครั้งเดียว โดยทั่วไปแล้วจะทำให้ปลายทั้งสองของท่อใน รวม 8–15 วินาที . นี่เป็นสิ่งสำคัญสำหรับการใช้งานในการเตรียมการเชื่อม โดยทั้งลบมุม OD (สำหรับร่องเชื่อม) และการลบคม ID (เพื่อความสะอาดของการไหล)
สามารถกำหนดค่าไลน์ใหม่สำหรับเส้นผ่านศูนย์กลางท่อที่แตกต่างกันได้เร็วแค่ไหน?
ด้วยระบบจับยึดและนำทางแบบเปลี่ยนเร็ว โดยทั่วไปแล้ว จำเป็นต้องมีการเปลี่ยนเส้นผ่านศูนย์กลาง 10–20 นาที รวมถึงการเปลี่ยนขากรรไกรหัวจับและการปรับเครื่องมือลบมุม รางนำแบบปรับได้ที่ควบคุมด้วย CNC ในบางระบบทำให้สามารถเปลี่ยนเส้นผ่านศูนย์กลางภายในช่วงที่ตั้งโปรแกรมไว้ได้ (เช่น Ø20–Ø100 มม.) โดยต้องใช้อินพุตพารามิเตอร์เท่านั้น โดยไม่จำเป็นต้องเปลี่ยนเครื่องมือทางกายภาพ
อายุการใช้งานใบมีดโดยทั่วไปเป็นอย่างไร และส่งผลต่อต้นทุนต่อการตัดอย่างไร
สำหรับใบเลื่อยวงเดือนปลายคาร์ไบด์ Ø180 มม. การตัดท่อเหล็กคาร์บอน Ø50 × 3 มม. อายุการใช้งานของใบมีดโดยทั่วไปคือ ตัด 8,000–15,000 ครั้ง . ด้วยราคาใบมีดประมาณ 150-300 เหรียญสหรัฐฯ ต้นทุนวัสดุสิ้นเปลืองต่อการตัดจะต่ำกว่า 0.03 เหรียญสหรัฐฯ ซึ่งเป็นเพียงเศษเสี้ยวของค่าแรงและคุณภาพที่เกี่ยวข้องกับการตัดและลบคมด้วยมือ
